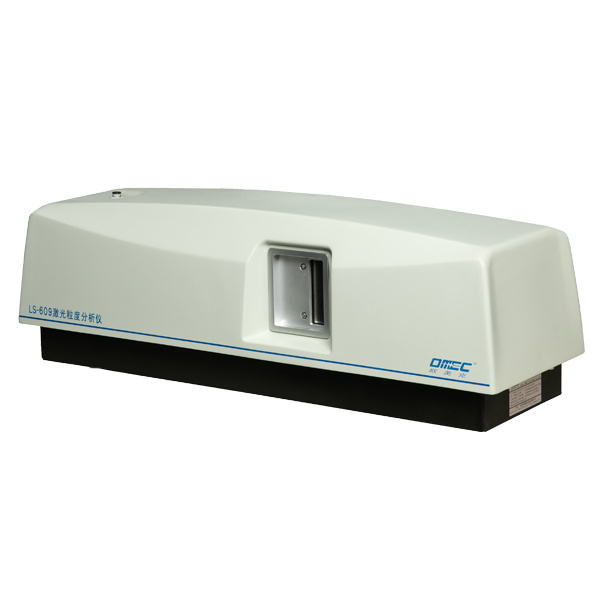

shlf1314LS-609型激光粒度仪是欧美克仪器公司在LS-POP(9)优良测试性能基础上，升级开发的一款智能化、高性能的全自动激光粒度分析仪。LS-609采用进口He-Ne激光器光源，激光功率更加稳定，预热时间进一步缩短。结合其现代化的智能测量控制分析软件和全自动进样测量硬件系统，使得激光粒度仪的使用体验得到提升，粒度测试流程更加简洁高效、测试结果更稳定可靠、粒度检测报告的解读对比更加直观简单。

用途：测量固体粉末或乳液中颗粒的粒度分布。

工作原理：光是一种电磁波，它在传播过程中遇到颗粒时，将与之相互作用，其中的一部分将偏离原来的行进方向，这种物理现象称之为光的散射（衍射）。一束平行光在传播过程中遇到障碍物颗粒，光波发生散射偏转的角度跟颗粒的大小相关。颗粒粒径越大，光波偏转的角度越小；颗粒粒径越小，光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的。

技术指标：

1. 测试原理：全量程米氏散射理论

shlf13142. 测试范围：0.1～1000μm

shlf13143. 进样方式：自动湿法进样

shlf13144. 重复性误差：<1%（标样D50偏差）

shlf13145. 对中方式：智能自动对中，对中精度0.5μm

6. 扫描频率：1 kHz

7. 测试时间：1～2分钟

shlf13148. 独立探测单元数：49个

shlf13149. 光源种类：进口氦-氖激光，功率：>2.0 mW，波长：0.6328 μm

10. 工作环境： 5～35℃（温度），＜85%（相对湿度）

shlf131411. 输出数据：粒度分布表、粒度分布曲线、平均粒径、中位径、比表面积等

shlf131412. 外观尺寸（L×W×H）：838×265×295mm（主机）、938×365×395mm（包装）

技术特点：

1、 可靠的光学平台

1.1 采用水平直线光路设计，无反射棱镜，光路结构稳定可靠。

1.2 底座采用整体槽钢制作，结构性好。器件安装平面一次性加工，光路一致性好，稳定可靠。

1.3 通过了GB/T4857.18运输包装件跌落性能试验。

shlf13141.4 激光电源模块采用灌胶方式封装，器件抗潮能力及电气稳定性更强。

1.5 模块化结构设计，维护更加方便。

shlf13141.6 采用调试工装一次性地调节定位辅助探测器和主探测器相互位置，定位更准。有利于获得更加准确的大角度光能数据，从而有利于仪器小颗粒测试性能的提升。

1.7 整体外罩设计，防尘防水效果明显。

2、 优化的光路结构

shlf13142.1 光路系统全封闭设计，有效防止灰尘污染及外界光污染，减少粒度仪维护需要。

shlf13142.2 采用透镜后傅立叶变换光学结构，接收角不受傅立叶镜头口径限制，具备后向探测器，扩展测量下限到0.1微米。

2.3 采用进口He-Ne气体激光光源，光源更加稳定可靠，相比于其他类型的激光器具有单色性好、相干性高、发散角小、稳定性强等优点，保证了仪器测试的稳定性和分辨能力。

shlf13142.4 采用激光输出功率稳定性检测，在传统的仅检测输出功率值的基础上，进一步检测其功率的稳定性。同时采用一体化激光发射器设计，有效降低了激光管热变形、外界机械振动对仪器稳定性的影响。

2.5 采取滤波平滑处理技术，降低激光管功率波动对测量的影响。

shlf13142.6 采取恒流限流、激光管灌装处理技术，将激光管的闪频概率降至低水平。

shlf13142.7 空间滤波器装配方式采用强力永磁体固定，针孔在受到外力干扰下，不容易产生偏移，大大提升了光路的稳定性。新设计的空间滤波器更有效地消除了激光的衍射环，仪器的光背景更低，光能数据更加准确，有利于提升大颗粒的测试能力。

2.8 采用自动对中机构，精度达0.5um，对中精确，速度更快。结合智能判断对中软件功能，避免了传统粒度测量中因对中不良导致的结果偏差，并能延长对中机构寿命。

2.9 探测器阵列采用独有的大角散射光的球面接受技术，主探测器采用对称大角扇形设计，接收面积大，分布更加合理科学，受光更充分，侧向探测器为多片组合依据球面呈弧形分布，排列在透镜焦面上，保证了大角散射光的精确聚焦，保证了样品散射光能的准确获取。

shlf13143、 先进的数据采集及处理技术

3.1 采用Cortex-M3核心的低功耗高性能CPU，EMC符合国际标准（ESD: 2kVHBM, 500VCDM；EMI: SAE IEC61967-2；EMS: IEC 61000-4-2(ESD), IEC 61000-4-4(EFT)）。

3.2 采用8通道同时采样16位ADC，帧数据采样率高达1kHz。

3.3 采用64通道同时采样技术和超低泄露电流采样保持开关，满量程精度高达0.15%。

3.4 在板更新固件和配置数据，更方便的维护操作。

3.5 选用高质量元器件，更低的故障率，例如加厚的主探测器PCB，降低缺环故障概率。

3.6 EMC性能：辐射发射、传导发射符合EN61326 Part1:2006，快变脉冲群、射频传导符合EN61326 Part2-3:2006。

3.7 具备电背景补偿功能，有利于获得更加准确的光能数据。

4、友好实用的计算机软件功能

4.1 软件具有SOP标准操作流程功能，使分析测试流程标准化，减少人为因素的影响。

4.2 软件实时显示并调节自动进样器状态，包括进水、电机速率、排气泡、超声功率及时间、 排水和进样器清洁次数等。

shlf13144.3 多种分布模型：通用模式、通用增强模式、单峰模式。

4.4 多种测试报告模式：普通测试报告、筛分测试报告、百分测试报告，并具有平均报告、统计报告、拟合报告功能。

4.5 两种累计分布方向：从小到大、从大到小。

4.6 两种语言操作界面及测试报告：中文、英文。

4.7 测试报告可导出为pdf、excel、word格式或其他文本格式，报告图表可直接右键保存。

shlf13144.8 可同时查看多个测试报告结果，进行数据的比对和统计分析，并能以表格形式输出。

shlf13144.9 测试报告项目可根据行业要求更改，比如特征粒径等项目，并可设置为固定报告模板。

4.10完善、开放的样品参数数据库，具有200多种常见材料光学参数，用户也可以自定义材料和折射率，包括折射率实部和虚部（对应样品的吸收）。

5、进样系统及其技术特点

5.1 SCF-105B全自动进样系统技术特点：

1）外观设计简洁、流畅，造型美观。

shlf13142）采用自吸泵进水，具有自动进水、排水及清洗功能，也可选择自来水进水配置。

shlf13143）实现与主机通信，所有控制及动作通过软件操作实现。

shlf13144）系统采用离心泵结构，具有循环效率高、流量大和流速快的优点。

shlf13145）选用瑞士进口直流电机，采用圆带传动，有效降低震动和噪声。

shlf13146）样品池采用开放式设计，方便操作。

7）电机转速0～4000r/min，实现无级可调，控制精度±20转/分钟。

8）进样池容量500ml左右，循环管路流量可达≥2.5L/min。

9）内置底部超声功能，超声功率达到50W，超声功率和超声时间无级可调。

shlf131410）模块化设计，方便检修和维护。

附件：LS-POP(9)测试报告（见下页）
