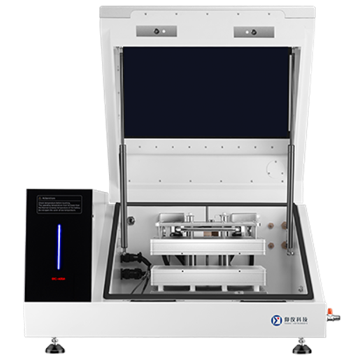

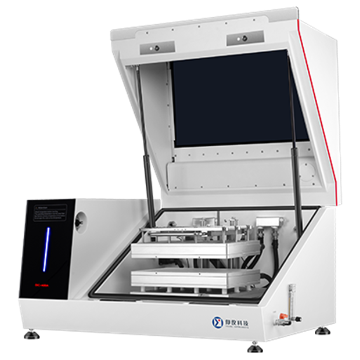

电池等温量热仪-锂电池充放电产热测试仪BIC-400A / 产品概述
测试特性：充放电产吸热、比热容
适用领域：锂电池
基于功率补偿等温量热原理开发的面向各类型锂电池单体产热特性测试的专业仪器，能够实现锂电池充放电产热特性以及热物性参数测量，为电池热仿真、热管理系统设计优化以及电池热安全性能评估提供精确、稳定、可靠的基础热数据。
电池等温量热仪-锂电池充放电产热测试仪BIC-400A / 产品特点
在等温环境中，采用功率补偿法，可更加准确地测量电池充放电过程中的吸放热功率、吸放热总量、zui大放热功率等热特性参数
具有仪器校准功能，可对不同条件下的充放电产热准确性进行校准
具备热容测量功能，采用对比法测量热容，降低热容测试操作要求，可准确测量电池不同温度下的热容
集成电池充放电模块，可实现充放电模式切换、恒流/恒压充电模式设置、充电/放电电流设置、实时电池电量计算等功能
网络通讯方式实现仪器远程操控、数据远程传输，保障实验人员安全
可同步记录电池充放电过程中电压、电流、温度数据
选配氮气吹扫模块，确保低温测量准确性，有效抑制低温冷凝水问题
技术规格
量热仪主体
工作环境 | (5~40)℃，＜85%RH |
油浴控温范围 | (-40~100)℃ |
实验模式 | 等温功率补偿模式、等温热流模式、比热容模式 |
温度稳定性 | ±0.005℃ |
温度分辨力 | 0.001℃ |
可测电池尺寸 | L340mm*W230mm*H100mm（支持方形/18650/21700/26650/软包电池） |
最大补偿功率 | 200W |
量热灵敏度 | 10mW（功率补偿模式）、0.2mW（热流模式） |
吸放热焓测量精度 | ±1％（功率补偿模式）、±2％（热流模式） |
基线噪声 | 10mW（功率补偿模式）、0.2mW（热流模式） |
加热通道 | 标配2通道 |
测温通道 | 标配8通道 |
仪器接口 | RJ45 |
可调气体流量 | (5~25)L/min |
供电电源 | AC220V/50Hz |
最大功率 | 600W |
油浴
设定温度范围 | (-55~200 )℃ |
温度稳定性 | ±0.01℃ |
显示分辨率 | 0.01℃ |
加热功率 | 3kW |
制冷功率 | 1.5kW@20℃，1.5kW@0℃，1kW@-20℃，0.3kW @-40℃ |
泵流速 | (22-26)L/min |
压力泵 | (0.4~0.7)bar （双级循环泵，更高的温度均匀性） |
吸力泵 | (0.2~0.4)bar |
浴槽开口/尺寸 | 12×11/16cm |
充液体积 | 5L |
通信接口 | 串口（可转RJ45） |
充放电模块 （选配）
充放电电压范围 | (0~5)V |
充放电电流范围 | (-400~400)A |
充放电通道数 | 4通道 |
充放电模式 | 配备恒压、恒流充放电模式 |
电压测量精度 | ±0.1%FS |
电流测量精度 | ±0.1%FS |
SOC测算 | 具有SOC测算功能 |
通讯方式 | RJ45 |
恒压恒流源（选配）
通道1电压电流范围 | (0-25)V，7A |
通道2电压电流范围 | (0-50)V，4A |
电压回读精度 | 0.05%+5mV |
电流回读精度 | 0.15%+5mA |
电压噪声 | 小于500μVrms |
电流噪声 | 小于2mArms |
保护功能 | 具有过压过流保护功能 |
通讯方式 | 串口、GPIB（可转RJ45） |
