冠测仪器绝缘子起痕万能试验机NLD-AII.2

设备型号：NLD-AII

满足标准：

GB/T 20142-2006 标称电压高于1000V的交流架空线路用线路柱式复合绝缘子---定义 、试验方法及接受准则

shlf1314 GBT 22079-2008 标称电压高于1000V使用的户内和户外聚合物绝缘子 一般定义、试验方法和接受准则

试验原理：

shlf1314 在一个封闭的盐雾室内，水平和垂直各放置一个绝缘子，对绝缘子施加工频高压，长期运行1000小时，判断工频高压及盐雾室对绝缘子的蚀损程度，及绝缘子的耐漏电概况，从而判断绝缘子是否合格。

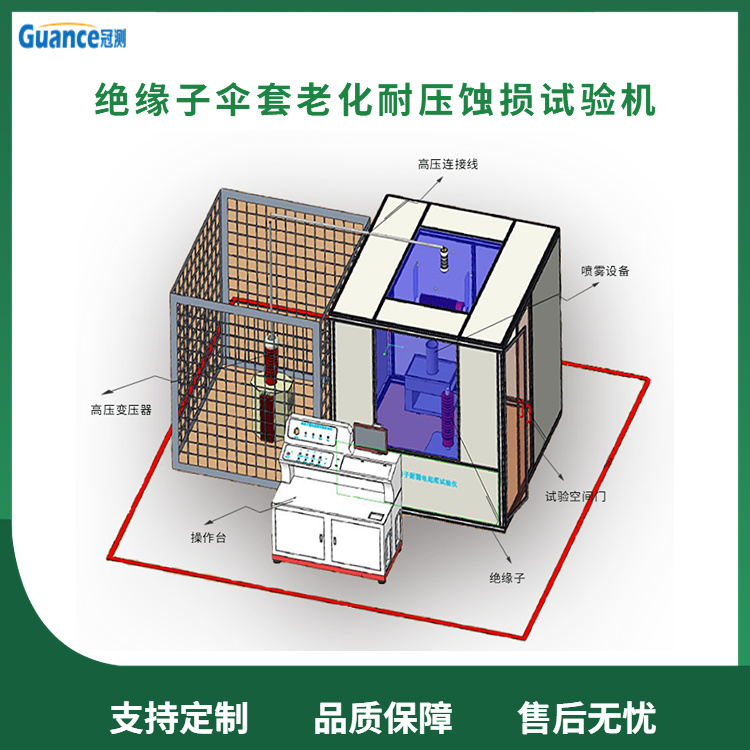

设备组成：

shlf1314高压发生器：主要由调压器和变压器组成，主要作用是升压和降压

雾化试验箱：主要由雾化室和超声波雾化器组成，在雾化室内，由超声波雾化器产生规定流量的雾化颗粒后，附着在绝缘子表面，形成露珠后，对绝缘子进行腐蚀。

控制系统：控制整个试验系统的开始、暂停和结束。

软件功能：

shlf13141、★曲线显示：实时显示试验电压和电流曲线

2、★负载电流：实时显示负载电流，过载保护

3、上下限位：上下限位状态指示灯

4、★试验暂停：时间期间可以中断试验过程后，继续开始试验，累积记录试验总时长

5、参数校准：可以对电压和电流参数进行校准

shlf13146、历史数据：可以查询历史数据

7、电子报告：可以保存电子报告

8、数据导出：可以通过U盘接口导出数据

技术参数：

1、输入电压：AC-220V

★2、输出电压：AC0～50KV，DC -50～0 KV可以调

3、电器容量：50KVA

4、电压试验精度：<2%

shlf13145、高压侧输出电流： ≥1A

6、高压侧输出电流：>250MA时，大电压降<5%

shlf13147、电流测量精度：<1%

★8、门限位开关：打开门后，电压断电并自动归零

shlf13149、过流保护：可设定

10、试品离雾室顶的间距：>400mm，

11、试品离墙的间距：>400mm

14、试品数量：水平1只，垂直1只

shlf131415、试验时间：1000小时

★16、喷雾方式：超声波雾化器

shlf131417、试样处的喷雾速度：3M/S

18、喷雾量为：（0.4±0.1）L/m3.H

shlf1314★19、雾室容积：4m3(长宽高=2000mm*1200mm*1700mm)

shlf131420、喷雾液体： NaC1和去离子水配制好的盐水

★23、雾化颗粒：5μm-10μm

24、控制系统：嵌入式工业计算机

★25、主机尺寸：长宽高=3400*1300*1800（MM）

26、设备重量：300kG
