一、接触角测量仪原理介绍：

接触角是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角，符号：θ，接触角测量仪是材料表面性能检测接触角度的主要仪器。

接触角测量仪是采用光学成像的原理，设备采用图像视频轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、前进后退角、表面能等性能可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

品牌：科众精密

货期：现货供应，全国销售

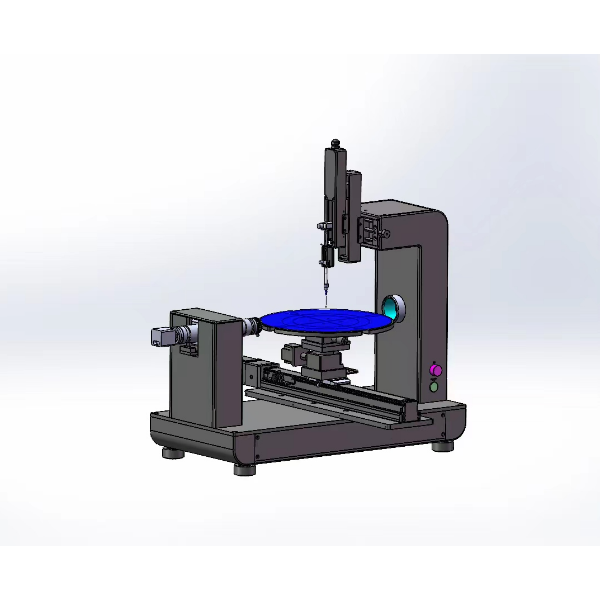

型号：KZS-50晶圆全自动接触角

产地：广东.东莞

二、接触角测量仪应用行业介绍：

半导体晶圆行业：测量光刻胶与晶圆表面润湿、测量晶圆金手指等表面亲疏水性；

玻璃产品：测量玻璃清洗后的亲疏水性，测量镀膜后玻璃表面的疏水疏油性能，测量贴合前的洁净度；

油墨、印刷：测量油墨表面张力、界面张力，测量油墨与基材的润湿性；

新能源制造：分析电解液与石墨的润湿性，测量铝箔亲水性，测量包装膜表面的亲水性，测量极耳的亲水性；

金属产品：测量表面处理后的接触角，测量焊接前的表面能，测量合成金属的表面亲疏水性；

材料行业：改变原样品表面围观结构、添加各种形式的表面改性图层或材料，改性后需要用到接触角来测量；

粉末材料：测量粉末材料表面亲疏水性能，评估粉体材料润湿性，极耳非极性的分布；

石油、化工：分析油水界面张力，油水在岩心表面的亲疏水性；

光伏产品：测量光纤、晶体、有机硅材料等润湿性，检测通讯基站部件户外防水性能；

生物医疗：测量医疗试管、试纸、器械等的润湿性，测量血清与实验室管的润湿性，测量凝胶与角膜的润湿性。

三、水滴角/接触角测量仪技术参数：

	技术参数	KZS-50
硬件外观	接触角平台长	12寸圆平台（6寸、8寸、12寸（通用）
	扩展升级	整体扩展升级
	接触角设备尺寸	670x690x730mm（长*宽*高）
	重量	35KG
样品台	样品平台放置方式	水平放置
	样品平台工作方式	三维移动样品平台
	样品承重	0.1-10公斤
	仪器平台扩展	可添加手动，自动倾斜平台，全自动旋转平台，温控平台，旋转平台，真空吸附平台
	调节范围	Y轴手动行程400mm，精度0.1mmX轴手动，360°自动旋转，精度0.1mm
	测试范围	0-180°
	测量精度	高达0.01°
	测量面	水平放置
	样品平台旋转	全自动旋转平台
	仪器水平控制	角位台可调，镜头可调，样品平台可调
滴液	滴液系统	软件控制自动滴液，精度0.1微升，自动接液测试
	注射器	高精密石英注射器，容量500ul
	针头直径	0.51mm，1.6mm表面张力测试
	滴液移动范围	X轴手动调节80mm，精度0.01mmZ轴自动调节100mm，精度0.01mm
	滴液系统	软件控制自动滴液泵
	滴液模组	金属丝杆滑台模组
镜头/光源	光源系统	单波冷光源带聚光环保护罩，寿命60000小时以上
	光源调节	软硬共控
	镜头可移动范围	滑台可调100mm
	镜头	远心变倍变焦定制镜头
	镜头倾斜度	±10°，精度0.5°
	相机帧率/像素	300fps（可选配更高帧率）/300万像索
电源	电源	电压220V，功率60W，频率60HZ
	漏电装置	带漏电装置保护
软件部分	软件算法	分辨率拟合法、弧面法、θ/2、切线法、量角法、宽高法、L-Y法、圆法、椭圆法、斜椭圆法
	测量方式	全自动、半自动、手动
	拟合方式	分辨率点位拟合，根据实际成像像素点完全贴合
	图像拍摄	支持多种拍摄方式，可单张、可连续拍摄，支持视频拍摄，并一键测量。
	左右接触角区分	支持
	分析方法	座滴法、纤维法、动态润湿法、悬滴法、倒置悬滴法、附着滴法、插针法、3D形貌法、气泡捕获法
	分析方式	润湿性分析、静态分析、实时动态分析、拍照分析、视频分析、前进后退角分析
	保存模式	Word、EXCEL、谱图、照片、视频
	总结	1、晶圆接触角测量可以订制，适用于各种半导体制造中常用的6英寸、8英寸、12英寸等尺寸的晶圆。2、高精度测量：可以在非常小的范围内准确测量晶圆表面的接触角，具有高度的重复性和准确性。3、多功能性：晶圆接触角测量仪通常具有多种测试模式，可以测量不同类型的表面处理，如刻蚀、沉积、清洗等过程对接触角的影响，可以提供全面的表面质量评估。4、高效性：晶圆接触角测量仪可以在非常短的时间内完成多个晶圆的测量，提高了实验的效率。5、自动化程度高：晶圆接触角测量仪通常具有自动化控制和数据处理系统，可以自动完成晶圆的定位、测量和数据处理，减少了实验人员的工作量和误差。

四、接触角测量仪软件介绍:

科众接触角测量仪的软件由本公司研发，包含静态接触角，动态接触角，滚动接触角，表面能，表面张力，粘附功。测量软件具有成像清晰度判别功能，测量接触角时能够自动寻找基线、自动拟合轮廓。对于材料表面特殊形状或结构形成的弯曲基线，可使用手动模式测量通用多功能型视频光学接触角测量仪利用液滴形状分析技术分析上千种材料表面润湿性能的测量仪器。全自动倾斜台和视频系统由软件控制，自动记录倾斜过程中液滴的形状变化，倾斜角度和位置移动，自动测量滚动角、前进角和后退角等相关参数。

五、接触角测量仪测试方法

准备样品：将需要测试的样品放置于测量平台上，并进行必要的清洗和干燥处理，确保表面干净且无杂质。

除了座滴测试方法，还有其他的测试方法，如倾斜滴液法、环形法、动态法等，根据实际需要选择适合的测试方法进行测量。 通过手动或自动滴液的方式，确保每次液滴的体积相同，高分辨率相机保证光学稳定性，由测量软件实时分析测试结果 。座滴测试方法可批处理静态接触角度，创建测试数据报告并导出。

六、科众精密仪器，接触角测量仪配件明细：

1.CCD摄像头1个

2.连续变焦变倍镱头1个

3.自动注射系统1套

4.移动滑台模组2个

5.精密注射器1支

6.500ul进样器1个

7.专用注射针头10支

8.样品平台1个

9.出厂检验报告1份

10.电源线1条

11.数据线1条

12.U盘 1个

13.水平气泡仪1个

14.接触角测量仪应用软件1套15. 使用说明书纸质 1份

16.保修卡1份

17.合格证书1份

七、科众精密合作客户：

八、售后服务期限：

三年质保
