塑料滑动摩擦磨损试验仪试验设备
1、传动系统，用来带动圆环以给定的转速旋转，精确到5%以内，并要求圆环安装部位轴的径向跳动小于0.01毫米。
2、加载系统，对试样和圆环，可施加法向力，精确到5%以内。
3、测定和记录摩擦力矩系统，精确到5%以内。
4、记录圆环转数的计数器或记时器，精确到1%以内。
5、试样夹具结构和尺寸见图2，并附配垫圈 4 GB 848-76，沉头螺钉M3×0.35长10毫米。要保证试样安置后无轴向窜动。
注：试验设备本标准推荐采用M-200型磨损试验机。
6、本试验中圆环的材质对塑料磨损试验结果影响很大，因此本标准采用的圆环，其外形尺寸见图3。
材料为45号钢，圆环要求整体淬火，热处理HRC 40～45，外圆表面光洁度▽8，倒角处均为0.5×45度，外圆表面与内圆同心度偏差小于0.01.
圆环可以反复使用，每次试验后，需重新磨削。当外径小于36毫米就不能再用。作仲裁试验时必须用直径40毫米的圆环。
注：圆环材质也可按产品标准另定。
塑料滑动摩擦磨损试验仪
状态调节
状态调节按GB2918-82《塑料试样状态调节和试验的标准环境》进行，温度为23±5摄氏度，温度为50±10%。
试验条件
试验中上转轴保持静止，下转轴以200转/分转动,摩擦副做滑动摩擦,对磨2小时,负荷20公斤,根据材料,允许选择其它负荷.试验环境温度为23±5摄氏度.
技术参数及精度
摩擦力矩精度：3%
转动速度：1-500转/分，任意可设（一般不推荐 大转速）
摩擦环尺寸：￠40×10mm 倒角0.5×45°外圆表面与内圆同心度偏差小于0.01
摩擦力矩：0－4N·m
计数器：0－10000小时
砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能
试验负荷：20KG(196N± 0.2%) 可加到40KG(392N)
速度精度：0.5‰
负荷精度：5‰
试样尺寸：30mm*7mm*6mm±0.1 mm
计数器精度：0.1s
传感器精度：3‰
试验报告可打印试验参数，试验数据，曲线，备注等信息，简单，方便，可编辑。
采用高精度电机、驱动机、传感器，精度高。
具有试验人员分级管理功能。

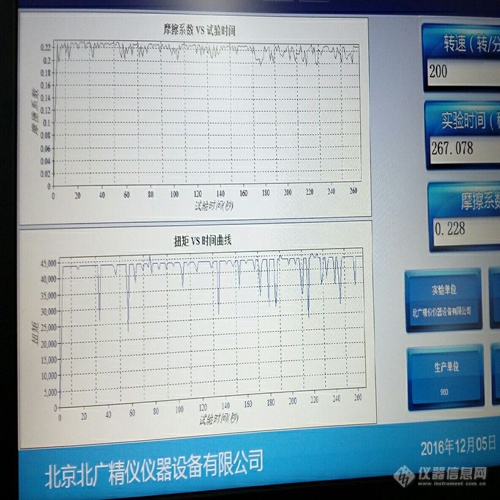

实时显示摩擦系数-时间，扭矩-时间曲线。
系统运行稳定，可靠性高。
结构紧凑，使用方便，简单。
适用于塑料制品及橡胶制品或其他复合材料的滑动摩擦，摩损性能测试。也可对试验中试样的摩擦力、摩擦系数和摩损量进行测定。主要适用范围及功能
本仪器是按照GB3960设计并制造。适用于塑料制品及橡胶制品或其他复合材料的滑动摩擦，摩损性能测试。也可对试验中试样的摩擦力、摩擦系数和摩损量进行测定。本机采用16位单片机电子处理系统，使得本仪器各项测试指标精度非常高。由于集成程度很高，所以设备本身的稳定性极好，本机具有一次设置，全自动运行，实验结束后自动停机，并检测摩损程度。是各个科研单位，大学，企业实验室的必备检测设备。
软件使用说明
1、登录
输入用户名和密码，点击登录，进入控制界面，*次使用，用户名为admin,密码为空。
2、主控制界面
主控制界面由标题栏，工具栏，绘曲线区，显示区，控制区组成，所有功能都可通过工具栏完成。
打开：可以打开以前保存的文件，重新获得数据，打印报告。
保存：完成试验后可保存试验数据。
设置：对试验的参数进行设置，如试验速度，试验数据等。
开始：开始进行试验。
停止：停止试验，试验结束。
打印：打印试验报告。
管理：可对使用些设备的用户进行管理。
退出：退出操作系统。
3、打开功能：
可通过此界面选择以前保存的试验数据文件，此文件中包括此次试验的参数设置。
4、保存功能：
可通过此界面保存试验数据及结果。
5、设置功能：
通过此界面可以设置试验速度，试验负荷，圆环半径等试验参数，还可以设置计算试验结果的磨损量，体积磨损数据。
6、开始功能：
设备运行，开始进行试验。
7、停止功能：
试验结束，停止试验。
8、打印功能：
此界面可以设置报告名称，试验参数，可以通过勾选参数前边的“对”勾，来决定试验报告中是否打印此项（数据项相同），可能通过勾选“对”勾来确定是否打印，试验参数，试验数据，试验曲线，试验备注等信息。选择完后可通过点击打印，预览报告，如果满意可以在预览界面通过打印，打出报告。
9、人员管理功能：
可以通过此界面管理使用此设备的人员信息，可以创建用户，删除用户，查看用户密码（对管理员），修改用户密码。
10、退出功能
