独jia 技术：采用并联补偿方法，只使用一个电抗器，就可以在工频的状态下，进行发电机的交流耐压试验，使原来重达几百公斤，甚至重达几吨的发电机工频交流耐压试验设备简化为仅仅120公斤，极大的减轻了现场的工作强度

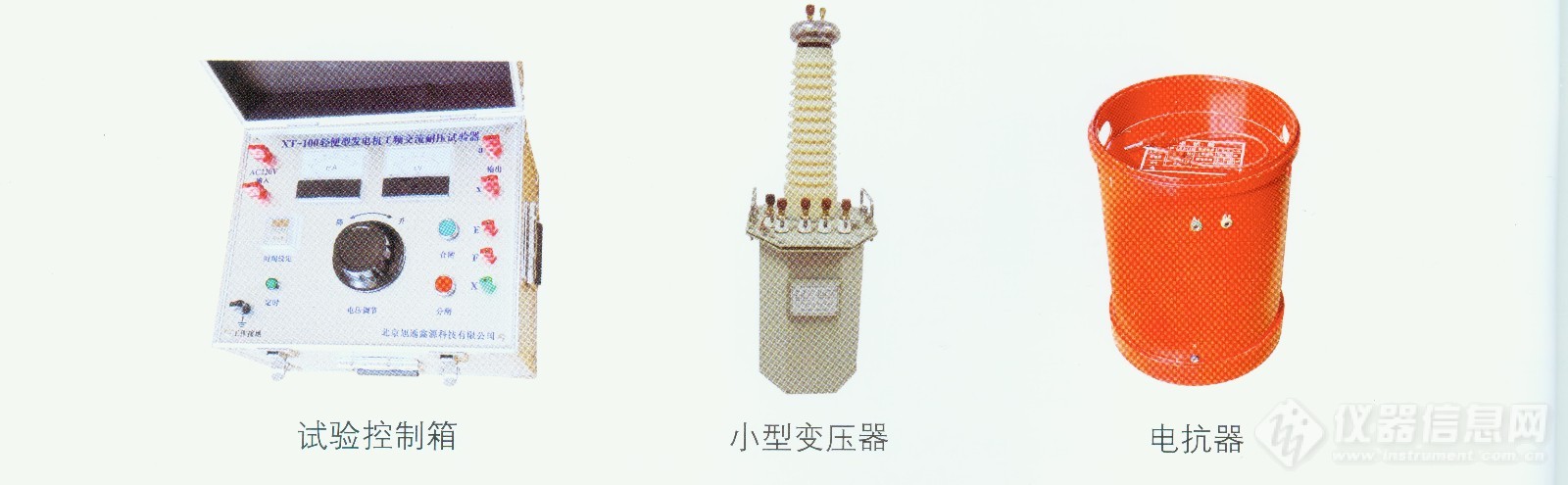

XT-100轻便型发电机工频交流耐压试验器
XT-100轻便型发电机工频交（直）流耐压试验器，仅120公斤
XT-100轻便型发电机交（直）流耐压试验仪巧妙了采用了电工原理中电感电流对电容电流的补偿原理，在保证工频频率不变、波形不变的基础上，大大减轻了试验设备元件数量和试验仪器重量，使试验设备总重量从过去的几百公斤甚至几吨，减轻为现在的120公斤。该轻便型发电机交（直）流耐压试验仪通过现场试验，真正实现了轻便，安全、高效的效果。代替了过去笨重、烦琐的试验设备，极大的减轻了现场的工作强度。而且仪器带有直流耐压试验功能，在现场条件允许的情况下，可以进行发电机的直流耐压试验，给发电厂电气试验人员和试验工作带来很大方便。 设备优点：
1.设备轻便：
| 4. 试验所需电源容量小：
|
主要技术指标
| 额定输出电压： 0～50kV；大输出电流： 3A/50kV；额定容量： 150kVA输出频率： 50Hz试验频率： 50Hz±5（工频范围）；谐振电压波形： 弦波，波形畸变率＜1.0%品质因数： 30～80工作制： 满功率输出下，一次连续工作时间15min | 环境温度和相对湿度：-10℃～+40℃；＜90%，无凝露状况工作电源：电源电压：AC220V±10%电源频率：（50±1）Hz工作方式：手动升压、零位自锁显示方式：指针和数显两种自动保护：过流自动保护、定时声光报警定时范围：0～99.9 s（M H） 精度：0.5% |
符合《GB50150－91电气装置安装工程电气设备交接试验标准》 、《DL/T096－1996电力设备预防性试验规程》、《DL/T848.2-2004高压试验装置通用技术条件-工频高压试验装置》的要求
与其他耐压试验方法比较
仪器名称 | 工频交流试验变压器 | 变频串联谐振试验装置 | 轻便型发电机工频 交流耐压试验器 |
方法原理 | 传统电磁感应方法 | 串联谐振技术 | 并联补偿技术 |
重量体积 | 3~5吨 | 200~400Kg | 120Kg |
优缺点比较 | 大电流、高电压，试验时要采用大电源，设备笨重、价格高、操作不方便 | 调谐过程不方便,试验升压过程不够平稳；调谐升压的过程中容易使电压突然升高烧毁设备，不能保证试验频率为工频；其次是不能进行直流耐压试验 | 功能一体化，操作简便，体积小，重量轻，完全保证试验频率在工频下，实验过程对设备安全，现场条件允许时，且能够进行直流耐压试验 |
型号配置参数
型号举例 | 被试发电机参数 | 主要配置 | ||||
额定容量 (MW) | 额定电压 (kV) | 电容量 (μF) | 电源 | 励磁变压器 | 谐振电抗器 | |
XT-100/30 输出电压：30kV 试验容量：80kVA | 200 | 15.75 | 0.19-0.21 | 10kW 1台 | 10kVA 1台 | 32kV/2A一台 |
XT-100/40 输出电压：40kV 试验容量：80kVA | 300 | 18 | 0.18 | 10kW 1台 | 10kVA 1台 | 36kV/2A一台 |
XT-100/50 输出电压：50kV 试验容量：125kVA | 600 | 20 | 0.2 | 10kW 1台 | 10kVA 1台 | 40kV/2.5A一台 |
