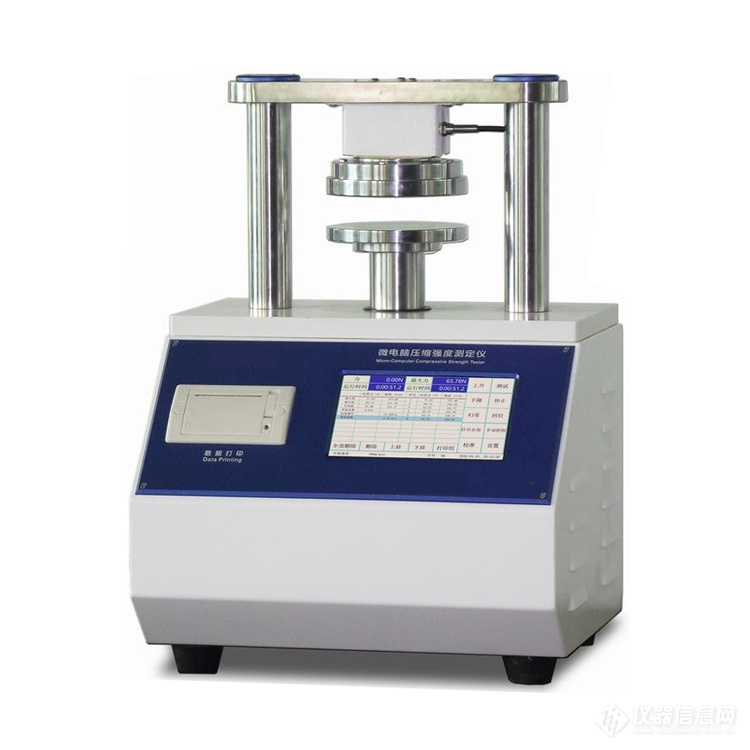

shlf1314 PCS-01 纸和纸板压缩强度测定仪
产品用途
shlf1314 纸和纸板压缩强度测定仪用来检测纸张和纸板的环压强度 RCT、纸板边压强度 ECT、瓦楞纸板 粘合强度 PAT、瓦楞纸板平压强度 FCT、瓦楞原纸 CMT 和瓦楞原纸 CCT 等等 6 项检测项目。
标准依据
GB/T 2679.8 纸和纸板环压强度的测定 、
shlf1314GB/T 6546 瓦楞纸板边压强度的测定仪、
GB/T 6548 瓦楞纸板粘合强度的测定法、
GB/T 2679.6 瓦楞原纸平压强度的测定、
shlf1314ISO12192 纸和纸板压缩强度的测定
技术参数
shlf1314?测量范围：5~5000N
shlf1314?准确度：≤±0.5%
shlf1314?试验力测试范围：0.4%～100%FS
?位移转速：100 r/min
?力量精度：±1%以内
?力值分辨率：0.1N
?测试速度效益比：1:5
?降速比率：1:40
?变形量分辨率：≤0.1mm
shlf1314?测试速度：12.5±1mm/min
shlf1314?压板平行度：≤0.05mm
?操作系统：采用美国 AD 转换器，提高检测线性
shlf1314?人机界面：触摸屏控制，中英文切换
?打印输出：模块式一体热敏打印机
shlf1314?计量认证：按照华南计量中心标准校准盒对传感器进行校准， 可随时经受任何国家或第三 方检测机构计量认证
?电磁波抗干扰系统：集成电路板用专业端子机安装可隔离电子模块，切断电磁波对电路系 统的影响
shlf1314?外形尺寸：40*37*56cm
shlf1314?重量：60kg 边压取样器
技术参数
取样尺寸：ECT(100*25)mm； PAT(80*25)mm
取样厚度：≤10mm
取样误差：±0.5mm
外形尺寸： 350*350*90mm
环压取样器
shlf1314取样尺寸：152*12.7mm
2.刀片咬刀控制：采用三点定位法，高精度同轴同心工艺处理
5.内置弹簧：进口弹簧，弹性系数衰减较国产弹簧至少2倍以
6.两长边平行度：≤0.015mm
7.取样厚度：(0.1~1.2)mm
8.重量 ：20kg
9.刀具材质：采用铬钢，添加钼、钒，万走丝高精线割 CNC 数控精磨，高温淬火3次，耐用 性更高
中心盘
夹持长度：152*127mm
2.夹持厚度范围：(0.1~1.0)mm
3.夹持厚度偏差：≤0.01mm
4.尺盘规格：母盘一个，子盘十三个
5.尺盘材质：特殊合金材料阳极镀层处理
shlf13146.尺盘厚度范围：按照国标每个子盘激光印刻厚度范围
7.中心盘盒：内衬软绵缓冲泡沫防止尺盘刮花，外用塑胶硬盒卡位包装
shlf13148.倒角处理：每个子盘和母盘内衬都经过 CNC 数控精磨倒角处理，确保平整精度粘合夹具
shlf1314适用楞型：A/B/C 楞
插针直径：Φ3mm(A/C 楞)、Φ2mm(B 楞)
外形尺寸：(100*50*45)mm
shlf1314夹具数量：一个母盘，四个子盘（A/B/C1/C2）
重 量 ：2kg
平压取样器
shlf13141.取样面积：32.2cm2（?64mm）或64.5cm2（?90.6mm）
2.试样面积误差：<0.5cm2
3.取样的最大厚度：<15mm
4.重量：5kg
