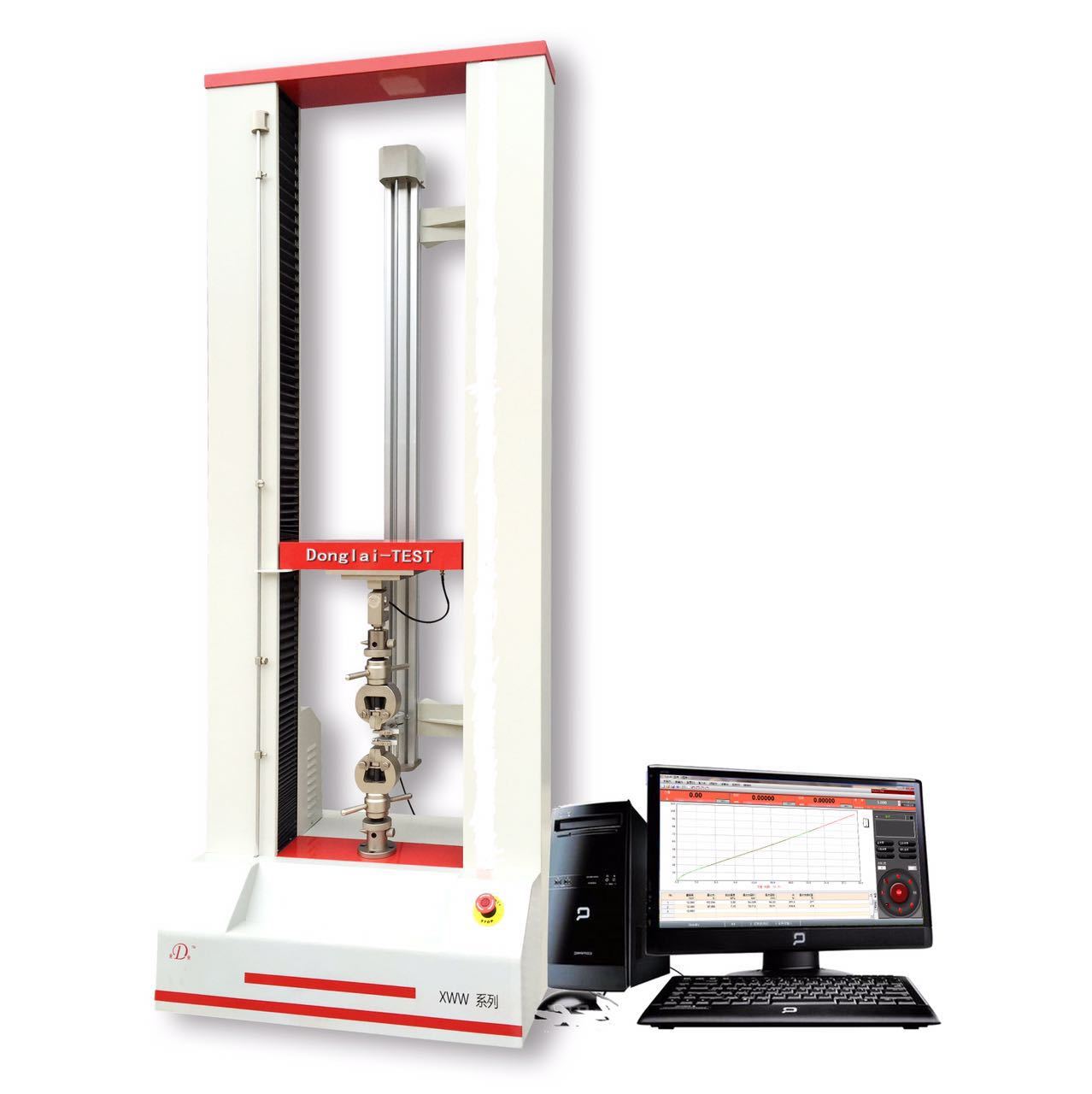

电子万能试验机用于各种热固性、热塑性塑料，塑料管材的拉伸弹性模量、弯曲弹性模量、压缩模量、屈服强度、拉伸强度、断裂强度、断裂伸长率、压缩应力、压缩应变、剪切、剥离、撑口、撕裂、穿透等力学性能的测定,适用于工程塑料、增强尼龙、改性塑料、塑料、异型材、塑料管材、塑料片材及薄膜等行业的材料分析及检验。
电子万能试验机传动部分采用全套全数字交流伺服系统、高刚度框架结构，并采用分段线性校正的方法保证力值检测部分的高精度，高稳定性，可选配双轴大变形引伸计及小变形引伸计；精确测量试样标线间距内的变形量。主机机架自身独有的减震功能，无需安装地基。
该万能试验机造型美观、精度高、噪音小、操作方便，准确度可达到1级，提供多种夹具供用户选择。
超高刚性结构
龙门型超高刚度框架结构，较宽的速度控制范围,密封式垂直轴支架，超强刚性，无间隙滚珠轴承，精度高，稳定性好。
三种速度闭环控制
试验可按上述控制方式分段编程，且控制方式间可无缝切换；采用先进的闭环交流伺服免维护控制系统，高精度，高可靠性；进口的减速器及滚珠丝杠提高了控制精度及稳定性。
智能数字测控技术
采用高品质负荷传感器，采集部分采用分段线性校正的方法保证负荷检测部分的高精度，高稳定性。传感器采用独创的智能化、数字化设计，摆脱了传统的采集以及传输方式，大大提高了传感器的采样精度以及稳定性；采用最新传感器识别技术，能够自动识别传感器的安装状态、传感器性质、以及传感器系数；传感器的更改无需设置软件；
高速处理器
采用内置DSP的高速处理器，不仅大大提高了系统的采样速率，而且提高了系统控制精度以及响应时间。
应变测量系统
配备大变形引伸计，双向随动性好，跟随性强，能够精确测量试样标线间距内试样的变形量，从而得到更准确的屈服应变、断裂应变以及X%时的应力等数据；
模块化设计
以检测标准为试验基础模块的设计理念，丰富的软件测试模块，基本包含了目前所有的测试方法，而且可根据用户需求添加新的标准模块，有利用功能的扩展，适应于更多的非标客户的特殊需求。
强大的软件功能
实用的返零功能，通过调节横梁位置，合理有效的消除试样的初始应力，从而得到更加精确的测试结果。
具有中文、英文、法文、德文等多国语言支持，实现软件国际化；
提供了应力-应变、负荷-位移、应变-时间、位移-时间等多种曲线，坐标系配置等诸多功能；
内嵌数据分析对比软件，试验数据、测试报告导出到Excel。为用户产品研发提供了辅助分析手段；
采用网络技术实现诊断与升级，可通过网络随时免费在线更新升级。
符合标准
标准号 | 标准名称 |
GB/T 16491-2008 | GBT 16491-2008 电子式万能试验机 |
GB/T 1040-2006 | 塑料 拉伸性能试验方法 |
GB/T 1041-2008 | 塑料 压缩性能试验方法 |
GB/T 9341-2008 | 塑料 弯曲性能试验方法 |
IS0 527-1993 | 塑料 拉伸性能的测定 |
GB/T18997.1-2003 | 铝塑复合压力管剥离试验 |
GB/T 2791-1995 | 剥离强度试验 剥离试验方法 |
GB/T 328.8-2007 | 沥青防水卷材 拉伸性能 |
GB/T 15788-2005 | 宽条拉伸试验 |
GB/T 13022-91 | 塑料薄膜拉伸性能试验方法 |
GB/T 19806-2005 | 塑料管材和管件聚乙烯电熔组件的挤压剥离试验 |
ISO 604-2002 | Plastics - Determination of compressive properties |
ISO178-2004 | Plastics -- Determination of flexural properties |
ISO1209-1-2007 | Rigid cellular plastics - Determination of flexural properties - Part 1: Basic bending test |
ISO1209-2-2007 | Rigid cellular plastics - Determination of flexural properties - Part 2: Determination of flexural strength and apparent flexural modulus of elasticity |
ASTM D 638-2008 | Standard Test Method for Tensile Properties of Plastics |
仪器参数及配置
型号 | XWW系列 | |
测量参数 | 最大试验力 | 50kN |
试验机级别 | 1级 | |
试验力测量范围 | 1%～100%FS | |
试验力示值相对误差 | ±1% | |
试验力分辨力 | 1/200000 | |
变形测量范围 | 0.4～100％FS | |
变形示值相对误差 | ±0.5%以内 | |
变形分辨力 | 1/200000 | |
大变形测量范围 | 5～800mm | |
大变形示值相对误差 | ±0.50%以内 | |
大变形分辨力 | 0.0125mm | |
弯曲挠度测量仪测量 | 15mm | |
弯曲挠度测量仪分辨率 | 0.001mm | |
弯曲挠度测量仪精度 | 0.005mm | |
横梁位移示值相对误差 | ±0.50%以内 | |
位移分辨力 | 0.001mm | |
变形控制速率相对误差 | 速率＜0.05%FS时，为设定值的±2%以内； 速率≥0.05%FS时，为设定值的±0.5%以内 | |
横梁速度调节范围 | 0.001～500mm/min | |
横梁速度相对误差 | 速率＜0.05 mm/min时，设定值的±1.0%以内； 速率≥0.05 mm/min时，设定值的±0.5%以内； | |
仪器参数及配置 | 有效试验宽度 | 420mm |
最大拉伸行程 | 800mm | |
最大压缩空间 | 1000mm | |
电 源 | 220VAC-15%～220VAC+10% 50Hz 1kVA | |
主机尺寸 | 750mm×480mm×2000mm | |
主机重量 | 约300kg | |
标准配置 | 拉伸、弯曲夹具各一套，500N、50kN传感器各一支 | |
进口伺服器 | 日本富士电机、伺服器各一套 | |
进口传感器 | 美国CELL | |
进口减速机 | 德国纽氏达特减速机 | |
台湾滚珠丝杠 | ZNZ滚珠丝杠3210 | |
进口编码器 | 日本欧姆龙 | |
注意：
1.本机符合GB/T 16491-2008《 电子式万能试验机》标准要求；
2.选择附加力值传感器可扩大测量范围
3.力控速率和变形速率都和试样的材料有关，其范围不能超出位移速率调节范围；
4.为了避免力传感器产生永久变形，在进行长时间保持试验时，试验力最好不要超过传感器满量程的50%;
5.有效空间为安装好拉伸夹具后的试验空间，若夹具不同，其拉伸空间数据将有差异。
