玻璃塑料接触角测试仪概述（Summary）

接触角（contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，是润湿程度的量度；接触角现有测试方法通常有两种:其一为外形图像分析方法;其二为称重法.后者通常称为润湿天平或渗透法接触角仪.但目前应用广泛,测值直接与准确的还是外形图像分析方法，接触角测量仪采用外形图像分析方法测量样品表面亲疏水性、润湿性能、表面张力、表面能等数据的设备

shlf1314玻璃塑料接触角测试仪应用：

1、液体在固体表面的接触角和润湿性：包括静态接触角，动态接触角（前进/后退接触角），接触角滞后性等；

2、液滴在固体表面的起始滑动角（或滚动角），滑动速度；（扩张功能）

3、液体在固体表面的铺展、渗透/吸收等润湿行为；

4、固体表面自由能（surface free energy），及其各种分子相互作用力（如极性/非极性）的贡献；

shlf13145、液体在固体表面的粘结力（adhesion）、滞留力（retention）等；

shlf13146、固体表面在经过清洗、处理后的结果（效果）评估：如洁净度（cleanliness），均匀性（homogeneity），和表面能改变幅度等；

7、液/流-体系的表面/界面张力：包括静、动态表/界面张力的测量；

8、表/界面张力以及表面活性成分含量的现场、在线、实时监测；

shlf13149、表面活性物质（如表面活性剂）临界胶团溶度（CMC）的测量：包括全自动CMC测量，全自动有关配方的筛选和优化；

shlf131410、表面活性物质在界面的吸附、排列、取向、松弛等现象的研究；

11、液体界面的粘弹性和稳定性：如乳状液／泡沫等体系的稳定性研究等等各种与液/流/固-体系相关的界面现象和过程的测量和分析等。

12、全自动检测整体解决方案，可搭配至流水线上使用，提高检测效率；

shlf1314二·设备原理解析（Principle analysis）

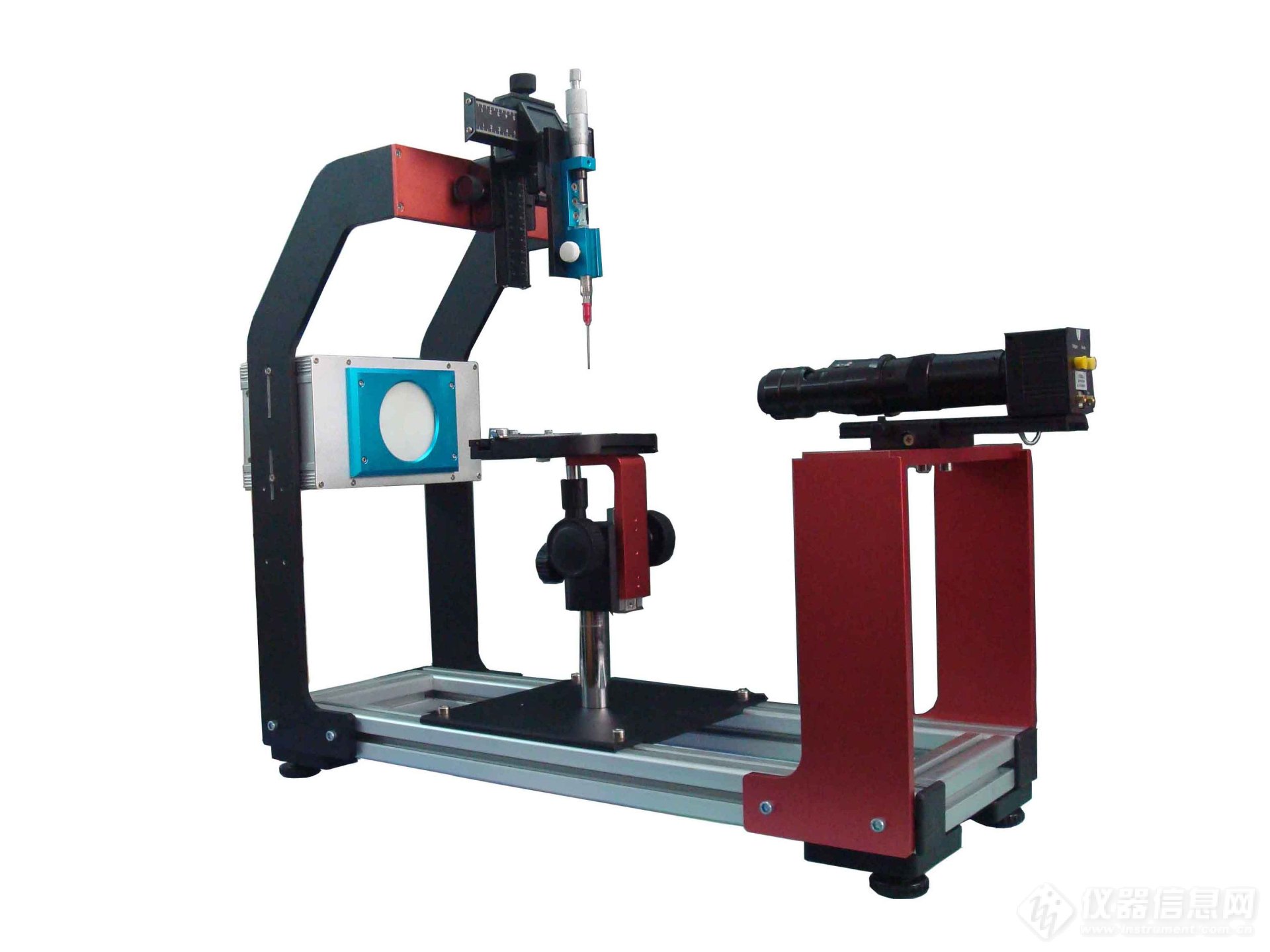

shlf1314我司设备采用的CCD数字摄像机，配倍高分辨率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。软件搭配修正功能，测试多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需

三·技术规格（Specifications）

（一）玻璃塑料接触角测试仪主机：

（1）主机使用高强度航空铝合金结构搭配模块化设计理念，集成芯片电路控制，保证仪器以状态运行；

（2）成像部分使用高性能工业机芯及无失真远心镜头确保的成像效果。

（3）工业级可调LED单波长冷光源系统，成像更清晰

shlf1314（4）自动位移平台，实现Y、Z自动定位测量，定点地位更准确，测量效率更高

技术规格：

shlf1314主机外形尺寸：1200mm（长）*600mm(宽)* 670mm(高)

主机净重30KG

shlf1314工作台面尺寸：420mm*420mm

工作台移动：

前后移动 自动，行程160mm，精度0.01mm

shlf1314上下移动 手动，行程20mm，精度0.01mm

进样器移动：自动上下60mm（自动）; 左右30mm

工业镜头移动：前后30mm（微调3mm）

工业镜头：0.7X *-4.5X高清远心连续变倍变焦显微镜

shlf1314CCD：S高速工业级芯片；60帧/S

镜头角度可调试：仰视、平视、俯视多视角观察

shlf1314光源：LED可调节蓝色基调工业级冷光源；使用寿命达贰万伍仟小时以上

电源及功率：220V / 60HZ
