在线粗糙度仪QISAB CWS 640介绍

在线粗糙度仪是一款由瑞典QISAB公司生产的专门用于快速在线测量表面粗糙度。具备强大的激光系统，使用激光相干和非相干散射进行快速反馈测量，表面检测标准偏差（Sq）为0.010-0.350um，能满足ISO 25178测试要求。

在线粗糙度仪QISAB CWS 640可以测量什么？

在线粗糙度仪QISAB CWS 640可以快速扫描整个物体，并通过与CAD数据相应的定位获取表面质量相关信息，如：

?表面粗糙度RQ_EQ-峰值

Peark表示直接反射光上的散射光亮，负值表示更平滑的表面，与真实的表面均方根值（RMS）成正比，被称为相当于Rq（RMS）ISO 25178的Rq当量。范围在0.010-0.350um之间的Rq可以从各个方向测量，给出的Rq方向最差

?光泽度

在线粗糙度仪CWS 640可以测量物体表面光泽程度。

?结构和结构角度

shlf1314QISAB CWS 640可以显示物体表面存在的较大结构特征，如划痕或凹槽。支持计算表面纹理的主角度。

?不对称性和不对称角度

CWS 640在线粗糙度仪可以测量物体表面的各向同性，并做预示，如指明物体是否在同一个方向抛光，满足ISO 25178标准shlf1314中表面纹理各向同性参数要求。在线粗糙度仪支持计算曲面不对称角度，满足ISO 25178标准中表面纹理方向参数要求。

?表面误差

在线粗糙度仪CWS 640行业应用

shlf1314在线粗糙度仪QISAB CWS 640广泛运用在测量和控制物体表面质量的行业，如：模具，手表和装饰品，医疗，切割工具，航空航天，汽车，钢和铝和光学眼镜等行业。具有具有大面积或小面积的快速测量，无损测量和测量结果可追溯的优势。

在模具行业中，CWS 640在线粗糙度仪用于模具应用中的表面参数自动控制；

shlf1314在汽车工业中，QISAB CWS 640在线粗糙度仪非常适用于在通过精细化加工，研磨或抛光加工的精密表面在线测量，如凸轮轴，曲轴，活塞和齿轮部件；

shlf1314在钢和铝的生产过程中，QISAB CWS 640在线粗糙度仪不仅适用于大面积的快速测量，如抛光钢或不锈钢，而且还适用于锻造或挤压的过程控制；

shlf1314QISAB CWS 640在线粗糙度仪测量钢表面粗糙度情况

在线粗糙度仪QISAB CWS 640为客户提供表面质量分析解决方案

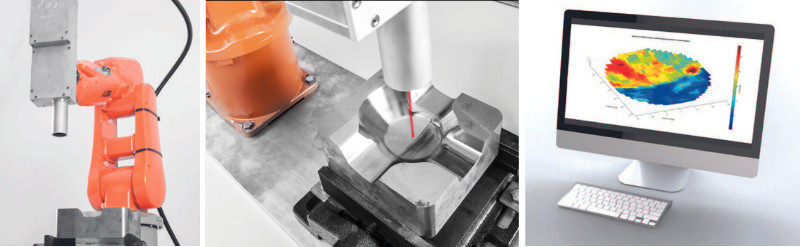

shlf1314CWS 640在线粗糙度仪可以实现在线质量控制，机器人工作站和手动检查。

?在线质量控制：QISAB在线粗糙度仪CWS 640可以在生产线中以多种不同方式进行表面过程控制，如：结合机器人，结合多轴运动装置，结合单轴运动装置。

?机器人工作站：CWS 640在线粗糙度仪可以安装在机器人上并测量组件上的单个或多个区域，快速完整测量物体抛光表面。在线粗糙度仪也可以是机器人检测单元的一个重要组成部分，在这个检测单元里，机器人在不同的工位上移动零部件。

?手动检查：在研磨或抛光产品的过程中，用户可以手动将在线粗糙度仪CWS 640放置在特定的夹具中，对单个或多个位置进行单次或多次测量。

在线粗糙度仪优势和作用---自动化在线测量

客观测量，控制表面质量

?QISAB在线粗糙度仪CWS 640适用于自动化在线生产流程

?能够快速在线进行表面测量：粗糙度，表面误差，不对称性和不对称角度，光泽度

shlf1314?易于确定和追踪表面质量

?非接触测量

?表面积测量

?独立于表面纹理方向

?取代人工检测

降低成本

?客观测量

?加快生产过程

?工艺优化

?在线表面质量控制

?更快的在线表面质量检测降低材料损耗

?延长工具维护和更换时间

在线粗糙度仪CWS 640规格和技术参数

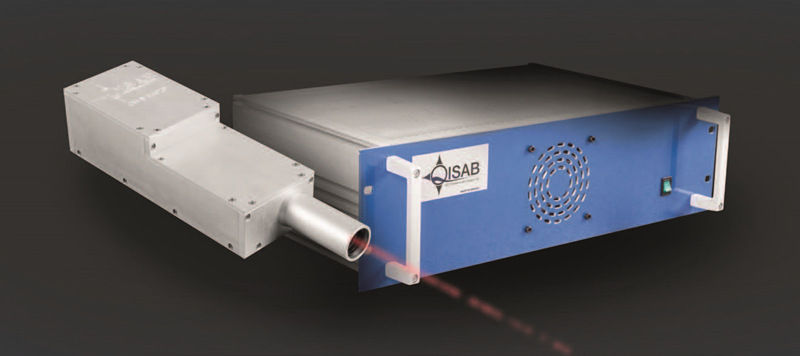

CWS 640 由CWS光头、具有不间断电源的 CWS 电源装置和用于分析和可视化的 CWS 软件组成。

CWS 640技术参数

●测量面积: ≥4×4 mm

●测量时间：1 ms

shlf1314●分析时间：≤ 0.2 s

●所需的定位acc：< 1 mm（+/- 0.5 mm）

●工作距离：75 mm

翁开尔是瑞典QISAB公司中国代理商，欢迎致电【400-6808-138】咨询关于QISAB CWS 640在线粗糙度仪更多产品信息!
