Adamand Namiki 光干涉内周面测量仪 NMH-01

关键词：内周面划痕检测、内型面测量、内径检测、圆度检测、内型面形貌仪

对于精密孔加工零件，例如航空航天仪器中的燃料喷嘴、医疗器械中的中空零件、分析仪中的精密喷嘴和流体动力轴承，内周表面评估的重要性日益增加。

现有的测量仪器可以评估内径较大的加工零件的内径、圆度、表面粗糙度和形状。然而，除非将零件的主体切成两半，否则这些仪器无法测量孔加工零件。

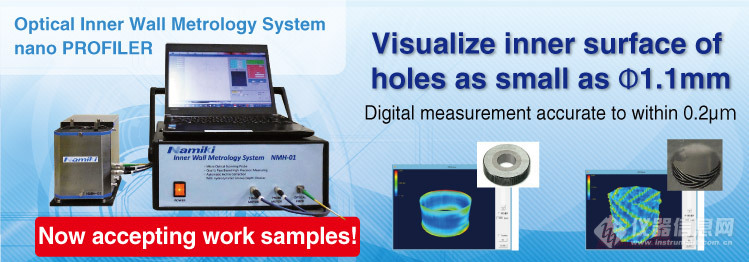

Namiki Adamant开发了“NMH-01 内型面测量仪”，这是一种非损伤的内周面测量仪，可以利用近红外光的光学干涉实现孔内周面的可视化。

由于Namiki Adamant的微电机技术和光通信技术，使这项独特的发明成为可能。它结合了我们世界上最小的φ0.9mm电机和我们获得专利的光学成像探头，并配备了我们获得专利的倾斜校正算法。它具有以下新功能：(1)内径测量小至φ1.1mm；(2)同时测量内径、圆度、形状；(3)重复精度σ＝0.2μm；

我们的仪器不仅可以观察和测量孔加工零件的内周面，还可以同时评估内径、圆度、表面粗糙度和形状，过去需要分别使用单独的仪器。这些功能将测量时间从约30分钟显着缩短至30秒，有助于提高客户的测量效率。

NMH-01 内型面测量仪特点：

可测量的最小内径：1.1mm

重复精度σ＝0.2μm

自由设定：独创计算自动调整工作倾角。

测量时间：30min（常规）缩短为30sec（同时测量内径/圆度/形状）

安装最小的φ0.9mm电机的可测量最小直径φ1.1mm。

重复测量精度：0.2μm

通过半透明标准管Z大限度地减少光学振动和波动。

设置自由测量

通过算法处理自动调整工件的倾斜和偏心状态。

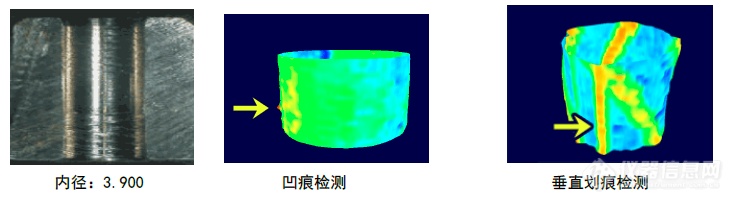

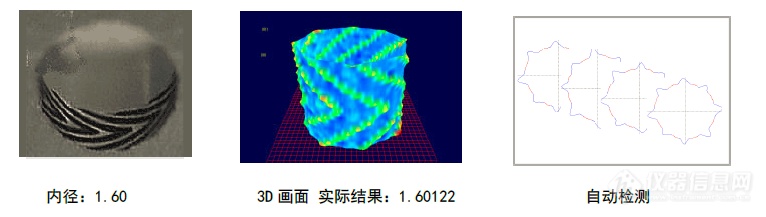

NMH-01 内型面测量仪测量示例：

连杆检测

轴承检测

划痕检测
