卫星剩磁测试系统Snapshot-MMF使用多个固定磁力计进行高精度测量，被测备(EUT)产生的磁场，用于磁性清洁应用。卫星剩磁测试系统Snapshot-MMF是在对各种可能的多磁力计布置进行深入研究后设计的，考虑磁力计的多数量及其相对位置，为了实现快速的测量时间和大的测量重复性。该设施消除了在测量过程中使用亥姆霍兹线圈来消除地球磁场的情况。

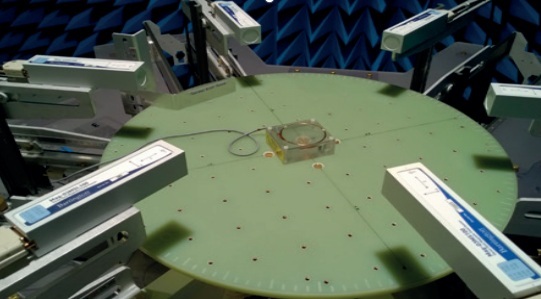

Snapshot-MMF安装在欧空局的洁净室中

产品特点

•磁强计的径向和垂直调整

• EUT垂直调整

•软件引导的顺序（分步）测量程序

•基于软件的测量

•采集、数据过滤和报告

•EUT磁信号总计

•测量时间~1分钟（总时间包括背景场测量）

•避免环境磁场变化的影响

产品应用

Snapshot MMF 已被使用欧洲航天局 -欧洲空间研究与技术中心 (ESA/ESTEC) 执行电子EUT和磁偶极子建模的准确测量，对航天器磁清洁度等应用非常有用。该设施的主要应用是获得 EUT 的“磁签名”。测量区域称为“磁清洁度”，适用于航天器单元（服务模块或有效载荷）；大多数太空任务对磁清洁度都有严格的要求。该设施可用于直流和交流磁场测量，交流测量的频率范围高达50 kHz，可以为直流测量提供测试计划。

产品规格

测量元件

磁力计12个

类型磁通门

品牌巴丁顿Mag03 MS系列

范围70 or 100μΤ

电源装置2xBartington PSU1

1xBartington deca PSU

数据采集NI6289 USB数据采集卡

解析度 18位

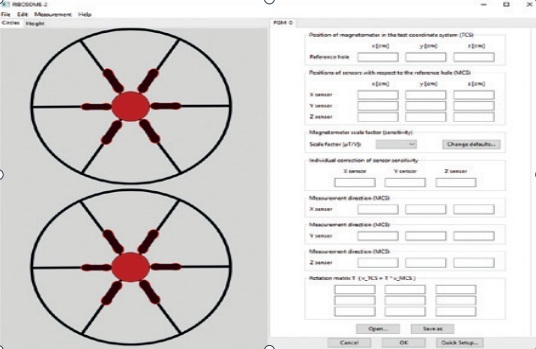

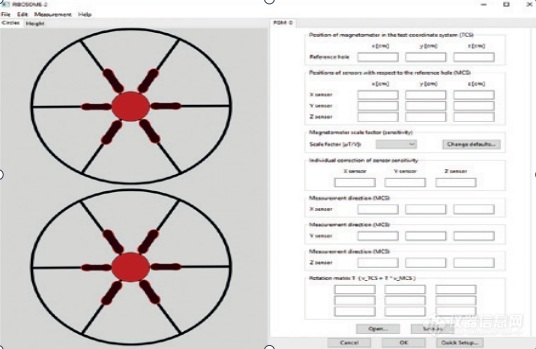

软件应用图形用户界面

测量配置

数据采集和处理

解算器接口

测量数据报告

设备的主要元素

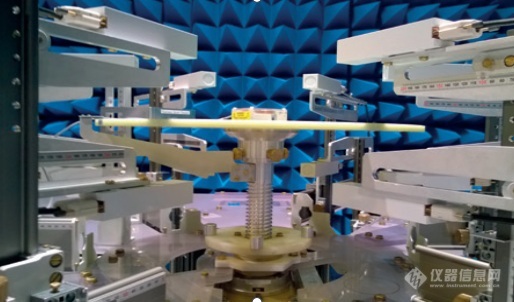

机械支撑系统

承载磁力计和 EUT 支持表

磁力计和数据采集

EUT磁场的测量和数据收集

软件应用

Snapshot MMF控制、数据处理
