仪器简介：
该测试系统为模拟成束电缆或光缆的中等规模火灾试验，试验时将电缆安装在垂直标准钢梯上，采用规定的点火源点火，用以评价电缆的燃烧行为和燃烧性能，通过试验可以获得电缆火灾初期阶段的燃烧性能数据，通过热释放速率的测试反映出火焰沿电缆蔓延的危险性以及火源对相邻区域的潜在影响，通过烟密度测试体现起火区域能见度和烟气对人身安全所带来的危险。
试验可以得到电缆或光缆在特定燃烧条件下的下述特性：
火焰蔓延 Flame Spread FS
热释放速率 Heat Release Rate HRR
热释放总量 Total Heat Release THR
产烟速率 Smoke Production Rate SPR
总产烟量 Total Smoke Production TSP
燃烧增长速率指数 Fire Growth Rate FIGRA
电线电缆热释放速率测试系统标准配置：
整个试验设备包括成束燃烧试验装置、标准燃烧器、燃气及空气质量流量控制系统、空气输送装置、集烟罩及排烟管道、抽风系统、数据采集分析装置、标准气体分析柜。
燃烧试验装置标准配置：

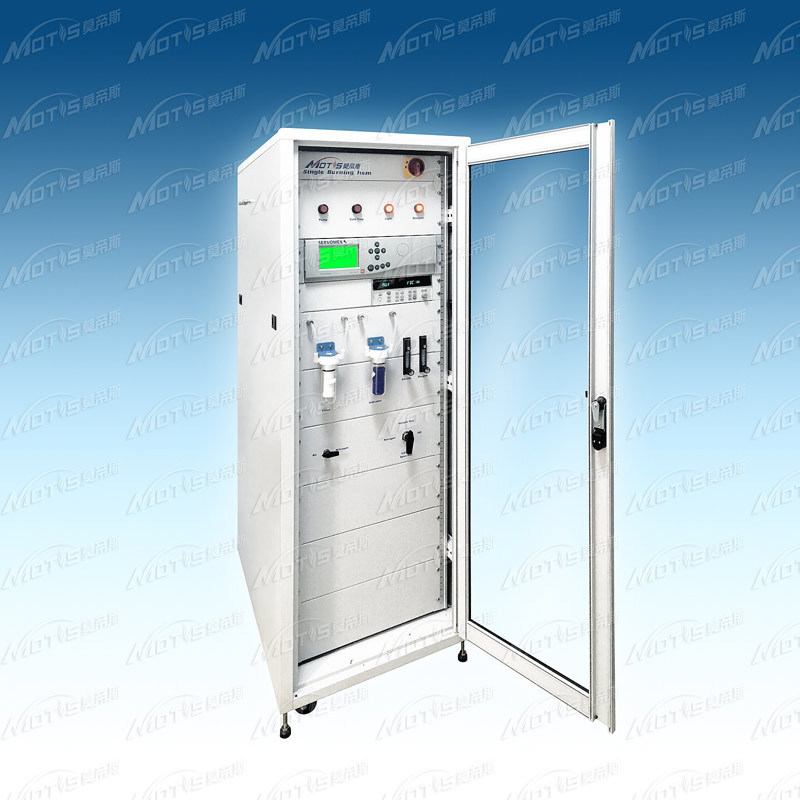

1、标准19机柜装置，包含英国仕富梅4100 O2、CO2/CO 气体分析仪
2、台湾研华数据采集板卡1套，可采集温度、气体压差以及气体分析仪数据等
3、不锈钢双向测速探头，配合微压差传感器等风速探测装置1套
4、美国OMEGA K型热电偶3支，探测烟道气体温度1套
5、配备气体采集探头装置1套，采用PTFE管路连接，可采集腐蚀性气体
6、除湿冷阱、气体稳流及稳压装置、美国CAST气体采集泵装置1套，同时配备不锈钢管路及PTFE软管连接
7、白炽灯烟密度测量系统，包含白炽灯光源及硅光二极管接收装置
8、配备中性滤光片5片，光密度范围为0.1-2
9、进口质量流量控制器装置4个，配备减压阀、电磁阀等
10、标准测试软件，内含校准程序，并可用于单体燃烧测试
11、配备电脑及打印机装置各1套
12、排烟管路、离心风机等测试装置
13、丙烷质量流量控制器2个
14、空气质量流量控制器2个
15、通过质量流量控制器作用于单个燃烧器，可进行22.5KW及30KW火焰校准

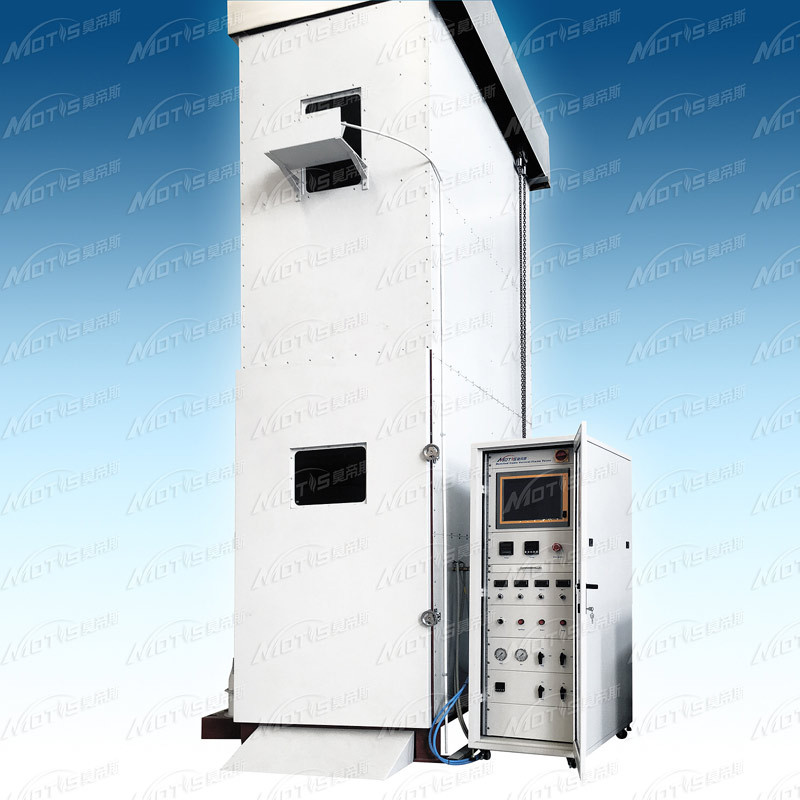

16、成束电线电缆燃烧试验装置
