德国KB硬度计-全自动显微硬度计-维氏硬度计KB30S
一、仪器介绍
来自于德国KB公司的新一代显微/维氏硬度机，可以确保获得非凡的精度及重现性。通过操作KB 公司提供的 KB Hardwin XL 软件将进入一个全新的硬度测试世界。KB公司的硬度机能出色的完成布氏硬度、维氏硬度及努氏硬度的测量。
创新的技术发展能够保证在自动化测试模式下最短的时间得到测试结果。在闭环传感器 加载原理基础上扩展出5Kgf,10Kgf,30Kgf和50Kgf不同的载荷级，这个细分系列结合众多其他选项配套能使KB硬度测量机更加满足用户的特殊需要。
二、主要特点
1. 闭环控制系统:精度高，在闭环系统的加载力施加随时被监测和控制；
2. 光学变倍系统：KB30 SR的光学变倍系统是选件（1:7放大，10级)，是通过光学放大而非数字放大。即使经过高放大倍率后也可以得到高质量的图像。KB 的光学变倍器的应用，使得硬度机仅仅需要一个物镜就可以代替以前4个物镜的结构，这样就自然降低了成本和时间；

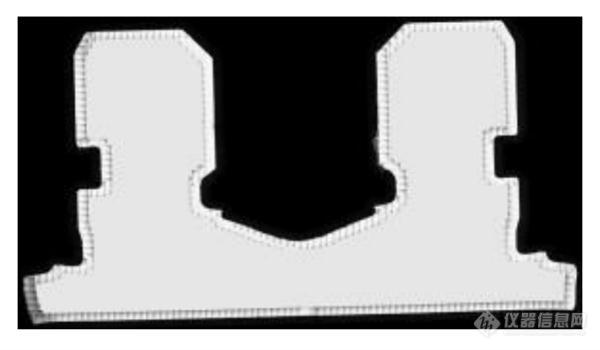

3. 样品轮廓扫描：用显微摄像头对样品的外部轮廓进行扫描，组成样品形貌图；
4. 样品面积扫描：用显微摄像头对样品全貌进行扫描。单个扫描面积可以自由选取，组成样品全貌图；

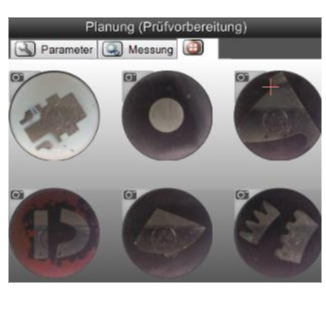

5. 样品全景扫描：利用第二摄像头对完整样品进行拍照，面积的大小可以任意选择，单幅图片拼接为一个全貌图片；
6. 全景摄像头快拍：通过全景（第二）摄像头进行单张图片拍摄，可拍出样品全貌；

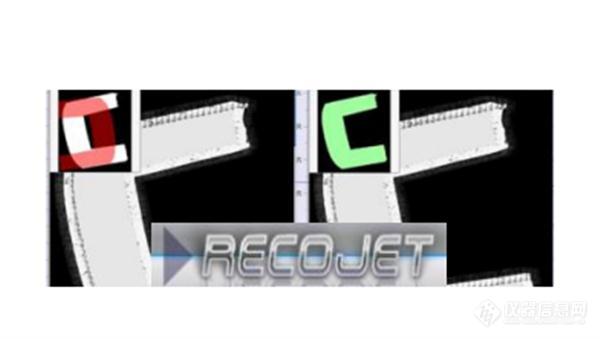

7. Reco Jet部件重新识别:扫描之后可正确识别样品位置并且转动；位置及角度能被精确的识别；参数将自动的正确应用；相类似的样品仅仅需要设置一次参数，这样可以在以后测试中节省时间；

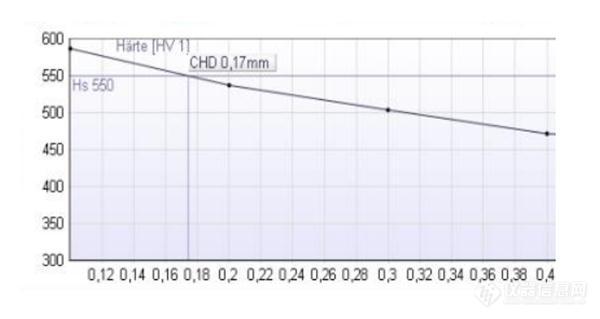

8. 烧结物测试：在烧结物材料上测试 CHD（硬化梯度）；提供平均值曲线 ；自动消除最da值和最小值；交互消除不利的压痕设定点；压痕位置点将被交互检查并进行修正；接近的压痕尺寸的可视化和符合的标准允许用于相邻的压痕；

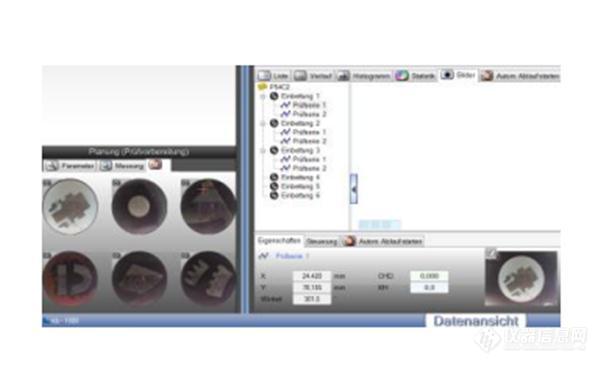

9. 快速索引：通过鼠标点击就可以调入一个测试任务中的所有参数，有效点的确定可以通过对称点、参考点、标记线和关键点来完成；
10. 同类样品的测试:相同尺寸的样品可以使用预存的定制的测试程序完成。可以同时完成多个样品的自动模式测量；

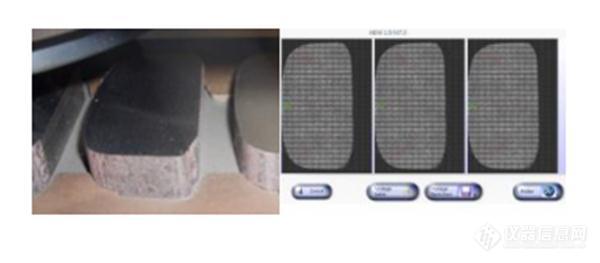

11. 多样品夹具：多样品夹持孔可以放多个样品，完成快速、准确和有效的自动打压痕和测量；
12. 程序化测量：全自动进行的程序测试不受任何人为影响。芯部硬度也能被标明。如果达到这个值，测试程序将结束；
13. 通过高精度的像素和颜色标注，可以保证每个不同的客户在手动测量时获得相同的边界判断，使测量数值更相近；

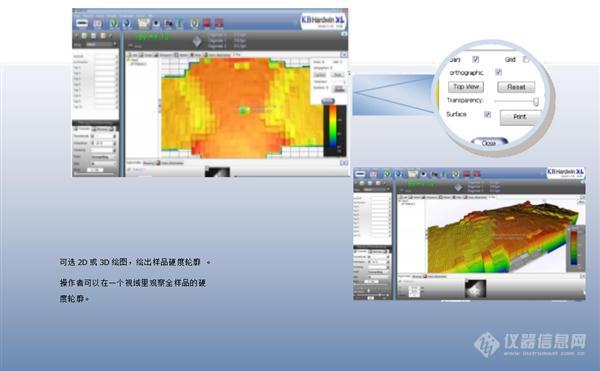

14. 2D/3D绘图，绘出样品硬度轮廓。操作者可以在一个视域里观察全样品的硬度轮廓。
三、德国KB硬度计-全自动显微硬度计-维氏硬度计KB30S技术描述
1.概述
KB30S-FA（Basic）型全自动维氏硬度试验机可测试材料的各种硬度,并可实现自动读数，完全符合各种国际标准,例如: DIN EN, ISO and ASTM标准。载荷力: 0.2到50 (kgf) 标准硬度测量维氏、努氏和布氏，能够对各种零件、有色金属及热后处理零件等进行硬度的测定，同时适用于有效硬化层深度、焊接焊缝硬度等测定，并进行数据分析、数据统计计算和信息数据的输出和打印。用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。
2.系统构成
KB30S-FA-Basic型全自动硬度测量系统由以下组件构成
2.1KB维氏硬度试验机KB 30 S——1台
2.2KB HardwinXL Fully应用软件——1套
2.3高分辨率5百万像素USB摄像机及摄像连接适配器——1套
2.4高精度X-Y轴自动位移载物台及驱动箱——1套
2.5控制及数据处理装置(个人计算机) ——1套
3.设备名称、型号、原产地
3.1设备名称：全自动维氏硬度测量系统
3.2设备型号：KB30S-FA-Basic
3.3原产地及生产厂家：KB prüeftechnikGmbH/ 德国
4. 性能描述及技术规格
4.1 性能、特点描述
* 德国KB公司生产的新一代硬度试验机，以独特的精度和再现性使人信服。KB30S-FA硬度试验机可用来测试材料的硬度，并可实现自动测量。它用于试验载荷0.2-50kgf的硬度测试，完全符合各种国际标准（例如: DIN EN, ISO and ASTM标准）标准硬度测量为维氏、布氏、及努氏测量；
* 全自动电控闭环传感器加载系统：试验力范围宽、高精度、宜校正、控制灵活且不会有过载；自动加、缷载及中途变载；
* LED照明光源：LED 冷光源照明是低成本的、长寿命（超过10 年），实现照明亮度自动控制；
* 光学变倍物镜（选配）：可选配带有一个光学变倍器（10级，1:7放大倍数）物镜，满足宽泛的测试载荷范围。这个光学变倍是通过物镜光学放大，而非数字放大，因此就使经过大比率放大后得到高质量的图片成为可能。KB的光学变倍机构的应用，使得硬度机仅仅需要一个物镜而代替以前的多个物镜，这样就必然降低了用户的成本花费。KB的光学变倍允许测试符合宽泛的测试载荷范围的标准，弃用变换物镜的改变放大倍数的方法，通过使用光学变倍的图片也是能在符合标准的前提下被认可；
* USB高清摄像机：备有USB接口的高分辨率500万像素摄像机可捕捉到高质量图像，大大提高自动测量的准确性，并有3.5倍的数字变倍使得同样倍数的物镜测量范围增大；
* X-Y自动载物台：采用步进电机实现直接传动，因而可以消除中间环节所带来的各种定位误差，故定位精度高（本配套自动台重复精度小于4微米），结构简单、运动平稳、噪声小，运动部件摩擦磨损小、使用寿命长；
* 测头Z轴移动双导轨控制：测头Z轴方向上、下移动采用双导轨设计，测头Z轴方向快速大范围移动与测头对样品表面聚焦分别在各自的导轨完成动作，由软件控制测头Z轴移动既保证测头快速高效移动又满足样品表面聚焦时的定位精度准确（定位精度5微米）；
* 全景摄像头（选配）：配有全景扫描的第二摄像机其视域范围50×40mm，可高速扫描并记忆试样形状做成图像作为测试程序编成时的位置参考或标示硬度测定位置，区域或轮廓均可以扫描；满足扫描测试表面不平行的样品，扫描过程配和自动聚焦、光控系统和X-Y自动载物台快速完成样品表面扫描；
* 软件界面操作功能：在软件界面上有下列功能可设置和操作，符合逻辑的操作更便于使用（KB30S-FA型全自动硬度测量系统不配数字式面板在自动测量软件界面中完成测试）经内置摄像机采集的视频图像转化为数字图像在LCD屏上显示
存储200种不同测试条件
试验载荷可由硬度标尺的选定而自动选择
试验载荷可任意设定
试验保荷时间可任意设定
帮助菜单功能
测量圆型和球型表面样品自动修正补偿功能符合DIN EN ISO
可控制完全自动测试程序
显示和输出所有硬度测试数据
显示测试偏差
硬度值的转换符合标准DIN50150
通过并行接口外接A4标准打印机打印测试数据报告
通过外接RS232接口可将数据输出
多种语言可供选择德、英、中；
* 数理统计功能：测试数据编辑、最小值、最大值、平均值、图表显示、标准偏差、cp、cpk、直方图；
* 测量界面操作：是采用非常便捷的人机对话方式，在LCD屏幕上的压痕影像是非常清晰的，压痕影像的锐度、对比度高，放大失真非常小；
* 测量过程：对于标准测试，所有硬度值可测量软件界面中直接显示；样品表面压痕的通过一个光学物镜中内置的USB摄像头快速对焦，在LCD界面上得到一个清晰的压痕影像，并由软件自动进行压痕测量，从而保证测试数据准确性和可靠性。
4.2 技术规格
项目： | KB30S-FA-Basic型全自动硬度测量系统（基本型） | |
标准系统组成： | *适用的KB维氏硬度试验机型号：KB 30 S *高精度X-Y轴自动位移载物台及驱动箱 *高分辨率USB摄像机及摄像连接适配器 *KB HardwinXL Fully全自动硬度测量软件 *控制及数据处理装置(个人计算机) * A4激光打印机 | |
1） | 主机部分： | KB维氏硬度机KB 30 S |
2） | 测试载荷： | |
3） | 加载原理： | 采用全自动电控闭环传感器加载系统 |
4） | 加载精度： | ≤0.5% |
5） | 加载速度： | 可调，通常出厂时已设定好 |
6） | 试验力选择方式： | 任意选择载荷，自动切换、自动加载、保载、卸载 |
7） | 调焦方式： | 测试头自动上下移动，分辨率0.005mm |
8） | 可测参数： | HV、HK、HB |
9） | 测量分辨率： | <0.12µm |
10） | 保载时间： | 1~99sec 可调 |
11） | 压头： | HV、HK、HBW |
12） | 物镜： | 10倍变倍物镜 |
13） | 光源： | LED冷光源（10年以上长寿命） |
14） | 压头、物镜塔台机构： | 横向自动在压头与物镜间切换 |
15） | 最大样品高度： | 245mm（175mm 用X-Y自动物台时） |
16） | 最大样品深度： | 170mm |
17） | 通信接口及数据输出： | RS232C串口 |
18） | 尺寸、重量： | (H × W × D) 674 ×305×673mm/ 约61公斤（包括标准附件） |
19） | 电源： | AV 220 伏50赫兹 |
20） | 自动X-Y载物台 | |
驱动马达： | 步进马达 | |
驱动控制： | 通过软件在X-Y轴向上移动速度可灵活的改变 | |
最大移动距离： | 在X-Y轴方向180 ×160mm | |
最小移动距离： | 1mm | |
位移精度： | ≤4µm | |
最大承重： | 50 kg | |
21） | 摄像机： | USB 1/2.5” B&W 500万像素（包括USB连线、C型接口适配器) 通过高精密的500万像素USB摄像头捕捉到高质量图像，这对于准确的自动测量来说是必要的，500万像素USB摄像头能够更大限度的增加光学测量范围，得到更多的图像信息，同时降低信噪比。 |
22) | 全自动硬度测量软件： | KB HardwinXL Fully 基础软件 a) 可对硬度试验机进行自动控制：物镜、压头自动切换，自动聚焦及自动加载控制。可对硬度试验机的光源亮度, 保载时间进行设置，可选择进行控制物镜、压头的切换并反映在软件接口进行计算参数改变，可以选择或起动控制硬度计压头自动转入负载位置、加载、保持、卸载。硬度试验机所设定的试验条件可自动反映在软件界面上。 b) 物台移动控制：可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标点选对自动X-Y位移载物台进行任意方向移动的控制，可自动复位、可随意进行坐标清零。软件系统可控制自动载物台进行编程移动，并可对样品进行硬化层梯度CHD（Case Hardness Depth）测试，或对多个样品存取和使用几个不同的测试程序且对每个样品个体的使用不同的测试程序做报告； c) 数据输出/编辑功能：通过数据处理软件，可方便输出各种测量数据、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出硬度梯度曲线且带有硬度值。报告输出格式为TXT、WORD、EXCEL、PDF。 |
操作系统： | Microsoft Windows 10 | |
Art.1738维氏硬度压痕图像自动测量： | 实现对硬度试验压痕区域快速而准确地提取并自动计算硬度值，保证在非光洁面上非清晰压痕的自动识别及准确； 自动测量时间：0.2sec/1个压痕 自动测量重复性精度：±0.5% 可自动测最小压痕（对角线长、直径）：5mm | |
Art.1739 自动聚焦： | 非常快速的自动聚焦，容易手动采集图像以使图像得到改善； | |
Art.30982 光源亮度自动调整控制： | 对测量每一个压痕前，自动调节LED照明实现最好的光控制效果，满足自动测量和不同表面的自动聚焦，提高测量重复性； | |
Art.1740 多个样品测试：（选配项） | 可一次完成多个样品的测试程序，不同测试程序的样品可以生成单独的报告； | |
Art. 1741全景扫描模式：（选配项） | 作为全景扫描的第二摄像机（视域范围50×40mm），可快速扫描并记忆试样形状做成图像作为测试程序编成时的位置参考或标示硬度测定位置，区域或轮廓均可以扫描；满足扫描测试表面不平行的样品，扫描过程配和自动聚焦、光控系统和X-Y自动载物台完成快速扫描，甚至不是精密共面的样品也能被扫描； | |
Art.3109类似形状样品识别：（选配项） | 扫描之后被测部件的位置和角度可以被完全记录下来，用于以后类似形状部件的测试程序自动地应用； | |
Art.8001焊接件测试： （选配项） | 这个选项软件可以满足所有焊接件测试标准的要求。测试的参数和单独压痕能被标注在扫描后的焊接试样图像上。 | |
Art. 1785 图标编辑器： （选配项） | 在图形编辑器中可以帮助设定要打的压痕位置点（在坐标轴上有光栅板）。 | |
