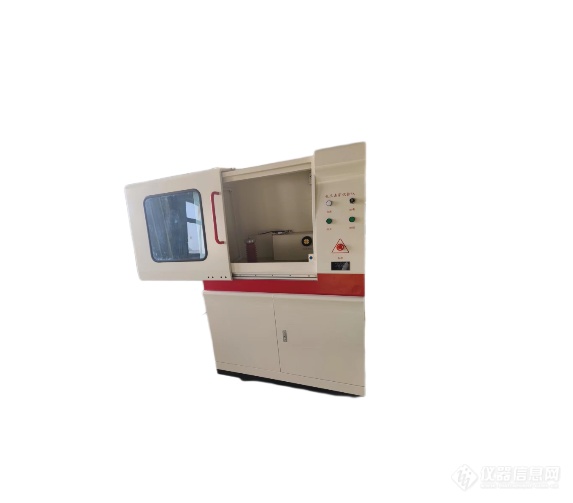

陶瓷电压击穿介电强度试验仪


品牌: 红日仪器
单价: 面议
起订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 30 天内发货
所在地: 默认地区
有效期至: 长期有效
最后更新: 2024-08-27 03:55
浏览次数: 104

公司基本资料信息
详细说明

陶瓷电压击穿介电强度试验仪试验介质:空气,安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。(上位机报警和下位机报警、和零电压报警。)支持软件共享不同电脑蓝牙异地操作要求。电压试验精度:≦1%试验电压连续可调: 0--2000 V。电流可采集到mA级 并且实现实时采集。可选择出具国家一级计量单位校准证书或出具客户指定计量单位的证书电源:220v±10%的单相交流电压和50Hz±1%的频率电流电压稳定度:外界电压波动10% (可选配我司配到电压保护器 额定波动电压30%)升压装置:采用先进的无触点原件匀速升压淘汰前款机械调压耐压时间:0-7H保持相对电压 软件设定耐压式样:固体;液体。带有方便拆装的油浴槽(可根据客户需要,也可不要油浴槽)机箱材质:整体喷塑支持人机分离异地操作 开创国内控制机器新篇章(无线蓝牙控制 )控制方式:无线蓝牙控制通讯方式:采用全国最尖端技术无线蓝牙控制,支持 232/USB/亚太区域网络端口击穿判断方式:高电压判断、漏电流判断。检测方式:自动巡航检测使用条件:环境温度:(23±2)℃环境湿度:(50±5)%


陶瓷电压击穿介电强度试验仪本实验仪电路保护控制:跳闸后电压自动回零

1、超压保护

2、试验过流保护

3、试验短路保护

shlf13144、安全试验门保护

shlf13145、软件误操作保护

shlf13146、零电压复位保护

shlf13147、试验漏电保护

shlf13148、独立接地保护

9、试验结束放电保护

10、设备故障报警保护

陶瓷电压击穿介电强度试验仪

技术指标:

01、输入电压: 交流 220 V

shlf131402、输出电压: 交流 0--50 KV ; 直流 0—50 KV

03、电器容量: 3KVA

shlf131404、高压分级: 0-10KV,0--50KV

shlf131405、升压速率:0.1-5.0kv (备注:满足标准要求并可以根据用户需求设定不同的升压速率)

shlf131406、试验方式: 直流试验:1、匀速升压 2、梯度升压 3、耐压试验 交流试验:1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质:空气,试验油

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

整机组成:

1、升压部件:由调压器和高压变压器组成0~50KV的升压部分。

shlf13142、动部件:由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件:由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件:通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

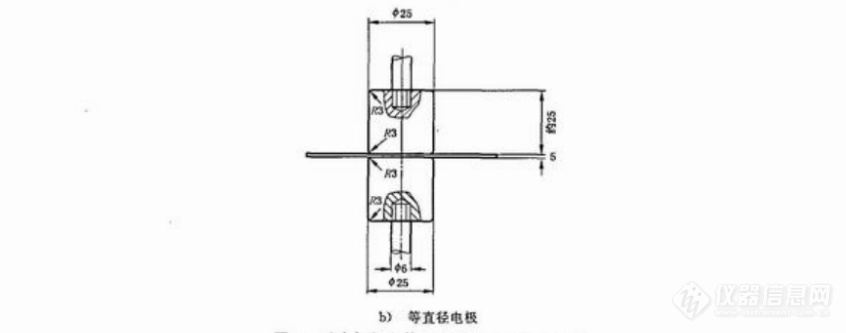

shlf13145、试验电极:根据标准(1408.1-2006)随设备提供三个电极,具体规格为:Ф25mm×25mm两个;Ф75mm×25mm一个。


交直流试验的切换

1)本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆,使测试回路为脉动的直流电压。实现的过程为,硅堆已经在高压变压器的高压绝缘塔中,平时用一个短路杆把高压硅堆短接。需要直流试验时,取出短路杆,使高压硅堆接入测试电路中,这时回路的电压为脉动的直流电压。

2)前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮,设备仅仅是把直流报警电路接入。指示用户,当打开箱门时,您需要对高压均压球放电。转动放电杆,使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

shlf13143)试验的交直流电压切换,主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时,高压均压球上的电压为直流电压,插入短路杆时,高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

4)在直流试验时,计算机也要选择直流状态,否则测的结果是不正确的。简单的说,交流电压与直流电压有倍的关系。

满足标准:

GB1408-2006 GB/T1695-2005 GB/T3333 HG/T3330 /GB12656 /ASTM D149 .等标准

shlf13141、本仪器在试验过程中可对升压击穿过程绘制实时曲线,每次试验的升压曲线都由不同颜色构成

陶瓷电压击穿介电强度试验仪

shlf1314主要适用于固体绝缘材料,同时可测得 液体、粉体和不规则物体的击穿强度。自动整形 测试精度与固体一样精确。

同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。

本仪器由pc控制,通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成,

shlf1314通过pc USB 串口获得数据传送数据高可高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确,并能够准确测出漏电电流的数据,电流实时采集。

可实时绘制试验曲线,显示试验数据,判断准确,并可保存,分析,打印,修改试验数据。

并且提取试验数据分色对比。人性化明显

陶瓷电压击穿介电强度试验仪

参数管理:

shlf1314高压保护可选、

shlf1314耐压时间可选、

shlf1314梯度步进可选 、

漏电流和过压可选、

shlf1314灵敏的漏电压可选、

漏电流可选 、

shlf1314升压速度可自由设定(0-50kv 无极自由)

试验结果可选

shlf1314异地操作选定 、

人机分离选定等等

结果调取:

试验结果保存调取 、

人员选定调取、

shlf1314试验结果可根据客户要求操作整理 、

shlf1314支持5次以上彩线对比、

自动整取添加试验数据。
