先进陶瓷弯曲强度测试仪-操作说明书

1 仪器概述

1.1功能简介

1)满足GBT 6569-2006《精细陶瓷弯曲强度试验方法》中规定的试验设备和试验夹具要求，可用于测精细陶瓷材料的弯曲强度；

2)可换三点弯曲夹具和四点夹具；

3)可计算韦伯统计分布数据。

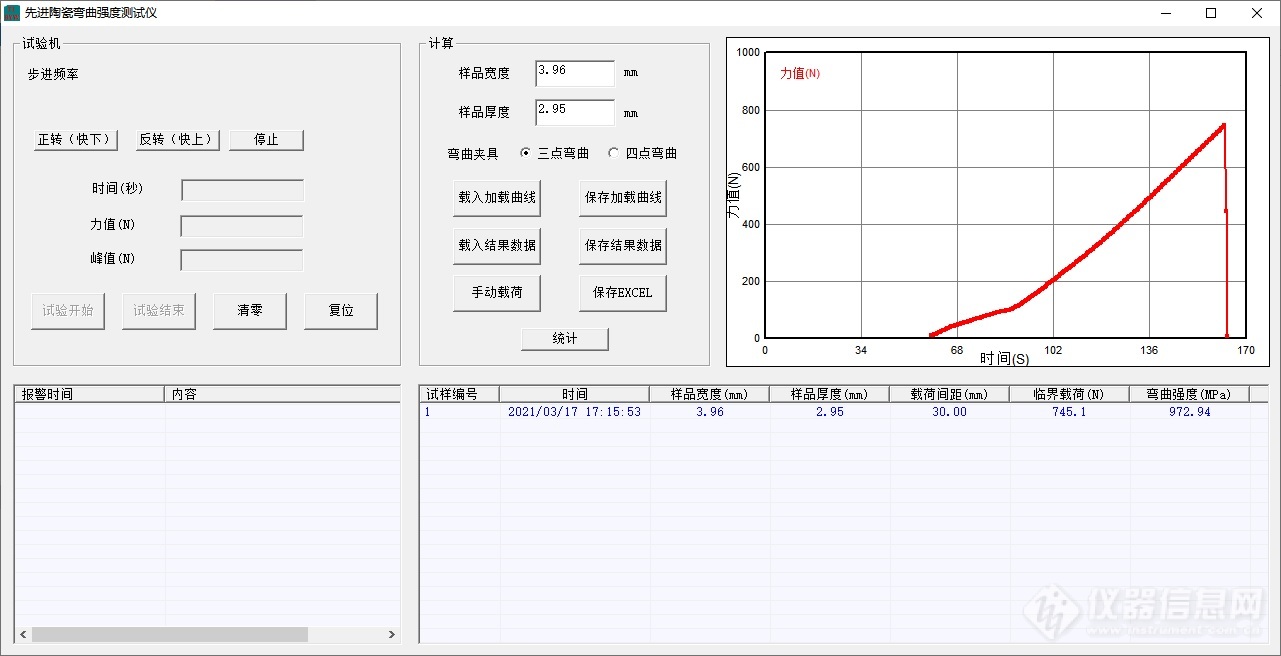

1.2软件界面

1)试验机控制区：控制试验机快上、快下、停止、试验开始与结束、清零和复位，并显示试验过程中的时间、力值和峰值；

2)计算区：输入样品宽度、样品厚度，选择三点弯曲或四点弯曲夹具；

3)数据处理区：控制按钮包括：调入或保存加载曲线，调入或保存结果数据、手动输入峰值数据、保存EXCEL，韦伯统计；

4)力加载曲线区：显示当前试验过程实时力值曲线；

5)警报区：显示报警日期和内容；

6)结果数据统计区：测量完成自动增加一条测量结果，显示试样编号、测量时间、样品名称、样品宽度、样品厚度、弯曲类型、载荷间距、临界载荷和弯曲强度。

2 试验过程

2.1打开软件

设备插入24V电源，按电源开关上电后，电脑桌面打开软件。

若显示以下对话框，表示与仪器通讯异常，请检查设备上电情况、查看串口号设置（硬件管理器）。串口号默认COM3，可以在setting.ini设置文件中修改。

2.2试验过程

1)软件中输入样品宽度、样品厚度，选择三点弯曲或四点弯曲夹具。

2)将样品放入试验夹具，将试验夹具放仪器测量位置。

3)软件上通过【快上】或【快下】按钮，调整加载杆位置。

4)准备工作完成，点击【试验开始】按钮，仪器自动清零并进行试验。

5)试验过程中实时显示测量时间、力值和峰值。

6)试验完成后，自动计算弯曲强度并增加一条结果数据，仪器自动复位。

7)重复步骤1-6完成其它样品的测量。

8)全部样品测量测量，可点击【统计】按钮，获得韦伯分布。

2.3数据处理

1)结果数据统计区意见单击，可弹出菜单栏，删除选中单行、选中多行或全部测量结果数据。

2)试验加载曲线可手动保存，以后可调入查看。

3)测量结果数据可手动保存，以后可调入查看。

4)手动输入峰值数据，可以进行模拟计算。

5)可将结果数据统计表保存为EXCEL和TXT文本文件。

6)韦伯统计，可得到平均强度、本征强度、标准偏差和Weibull模数。

7)如果测量完成后发现试验数据输入错误，可通过结果数据表格行右键选择【重新计算】，重新输入样品名称、样品宽度、样品厚度或弯曲夹具，即可重新计算。

3 仪器照片

4示例

4.1蓝宝石样品

三点弯曲跨距30mm，试验机加载速度：0.5mm/min

4.2碳化硅样品

三点弯曲跨距30mm，试验机加载速度：0.5mm/min

4.3牙科陶瓷

三点弯曲跨距30mm，试验机加载速度：0.5mm/min
