1.概述

LBY-V拉拔试验机采用伺服控制系统，可实现匀位移加载和匀加力加载两种加载方式，效率高稳定性好。具有双传感器功能，测量范围更广，精度更高，使用更加灵活方便。采用触摸屏控制，人机操作界面友好。拉拔试验机内部设有行程限位和正负力值过载保护功能，可防止误操作引起试验机的损坏。

2.仪器功能

适用于干混砂浆、保温材料、陶瓷墙地砖胶粘剂、复层建筑涂料、建筑外墙用腻子的拉伸及粘接强度试验，符合JC/T547-2005、GB/T9779-2005、JG/T157-2004规定的各种建筑材料粘接强度的检测。

3.特点

* 触摸屏控制，人机交互界面友好。

* 伺服驱动，连续匀位移加载和匀加力加载。

* 具有双传感器功能，标准配置为一只传感器。

* 无荷载时快速升降和一键自动回位功能。

* 行程限位和正负力值过载保护功能。

*X-Y方向快速定位，尤其适用于一个试板上的多个试样的检测。

* 配装单点卡具，方便单样测试。

* 关节型丁字卡头，方便试件的定位装卸。

* 活动压具，防止测试材料的弯曲变形。（非标配）

4.技术指标：

*传感器量程：10000 N (标配）

* 示值分辨率：1N

* 有效检测范围：1N - 10KN

* 试验机级别：0.5

* 拉拔方式：匀位移、匀加力

* 匀速拉拔速度范围：0.2mm/min - 200mm/min

* 匀加力拉拔速度范围：5 N/S - 1000 N/S

* 试件宽度范围：70 - 500mm

* 试件厚度：70mm

* 测试头行程：100mm

* 卡头形式：关节型丁字卡头

* 驱动方式：交流伺服电机驱动

* 人机界面：触摸屏

* 电源：单相交流220V / 50Hz

* 电机功率：200W

*外形尺寸：长700mm宽700mm高830mm

* 重量： 125kg

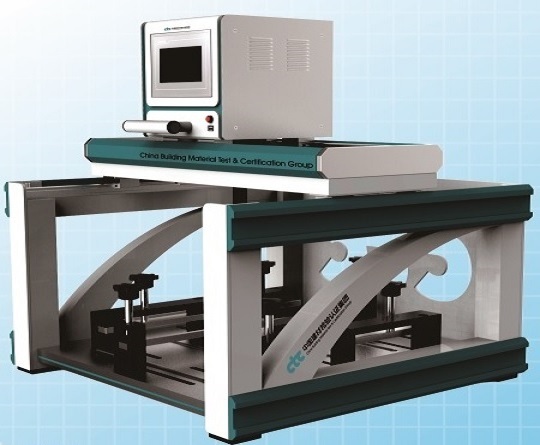

5.仪器组成

1机头

2触摸屏

3USB接口

4电源开关

5力值传感器

6 万向节

7 球头

8 机体

9 试件基板固定压条

10活动压具（非标配）
