绝缘管材工频介电常数测试仪
一、范围

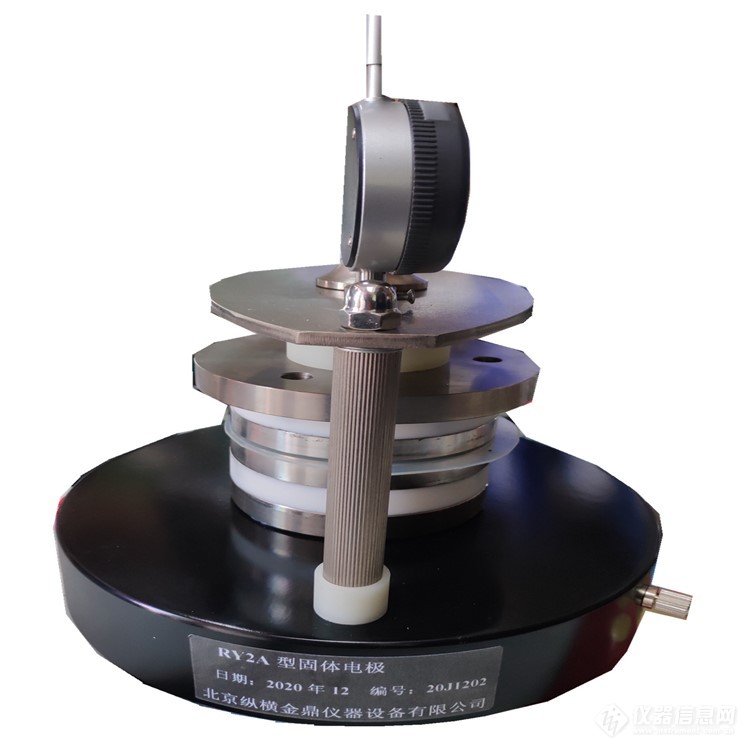

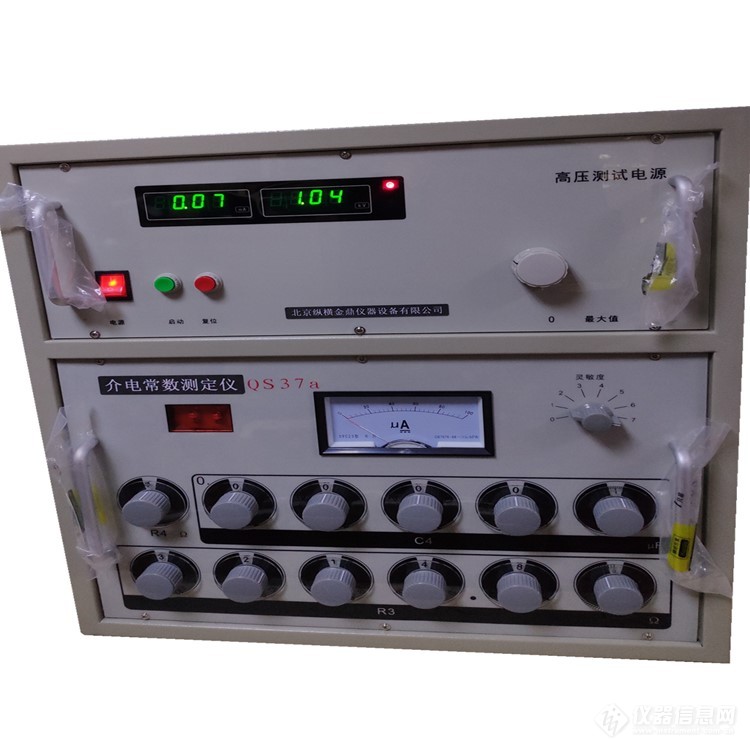

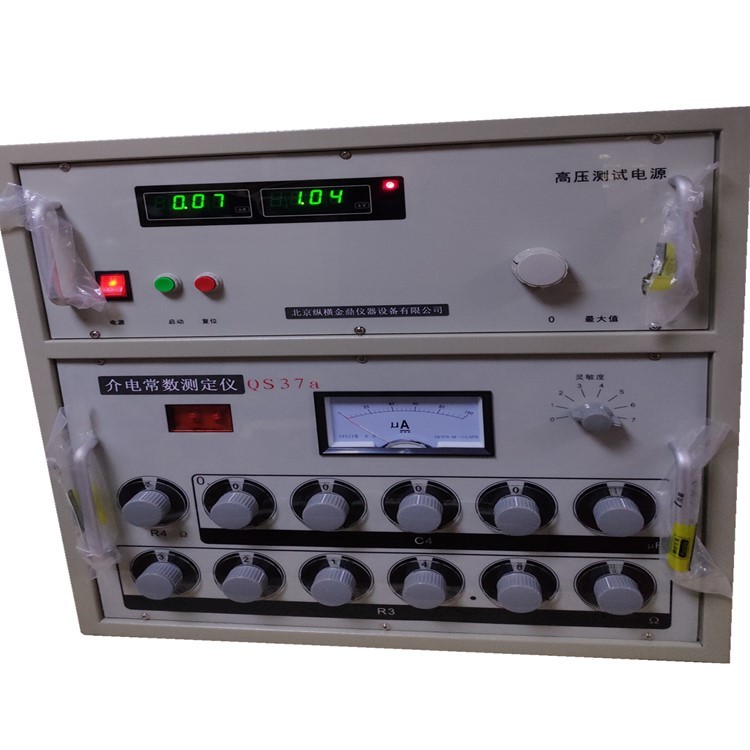

GB1409绝缘材料介电常数介质损耗测试仪：规格：符合GB1409、GB5654及GB/T1693, ASTM D150-1998（2004） 固体电绝缘材料的交流损耗特性及介电常数的试验方法其采用了西林电桥的经典线路，内附0-3000的数显高压电源及100PF标准电容器，并可按用户要求扩装外接标准电容
绝缘管材工频介电常数测试仪
二、介电常数介质损耗测试仪技术参数
2-1测量范围及误差
本电桥的环境温度为20±5℃，相对湿度为30%-80%条件下，应满足下列表中的技术指示要求。
在Cn=100 pF R4=3183.2（Ω）时
测量项目 | 测量范围 | 测量误差 |
电容量Cx | 40pF—20000pF | ±0.5% Cx±2pF |
介损损耗tgδ | 0-1 | ±1.5% tgδx±0.0001 |
在Cn=100 pF R4=318.3（Ω）时
测量项目 | 测量范围 | 测量误差 |
电容量Cx | 4pF—2000pF | ±0.5% Cx±3pF |
介损损耗tgδ | 0-0.1 | ±1.5% tgδx±0.0001 |
2-2电桥测量灵敏度
电桥在使用过程中，灵敏度直接影响电桥平稳衡的分辨程度，为保证测量准确度，希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压，标准电容量成正比。在下面的计算公式中，用户可根据实际情况估算出电桥灵敏度水平，在这个水平上的电容与介质损耗因数的微小变化都能够反应出来。
ΔC/C或Δtgδ=Ig/UωCn(1+Rg/R4+Cn/Cx)
式中: U 为测量电压 伏特 (V)
ω为角频率2πf=314(50Hz)
Cn标准电容器容量 法拉(F)
Ig通用指零仪的电流5×10-10安培(A)
Rg平衡指零仪内阻约1500 欧姆(Ω)
R4桥臂R4阻值3183 欧姆(Ω)
Cx被测试品电容值 法拉(pF)
2-3工作电压说明
在使用中，本电桥顶A，B对V点的电压高不超过11V，R3桥臂各盘的电流不超过下列规定：
10×1kΩ 1max≤15mA
10×100Ω 1max≤120mA
10×10Ω l max≤150mA
用户在使用前应注意以上的问题。如不清楚，可根据实验电压及标准电容量，按以下公式来计算出大概的工作电流。
I=ω V C
2-4辅桥的技术特性：
不失真跟踪电压0～11V（有效值）
2-5指零装置的技术特性：
在50Hz时电压灵敏度不低于1×10-6V/格
电流灵敏度不低于2×10-9A/格
二次谐波 减不小于25dB
三次谐波 减不小于50dB
