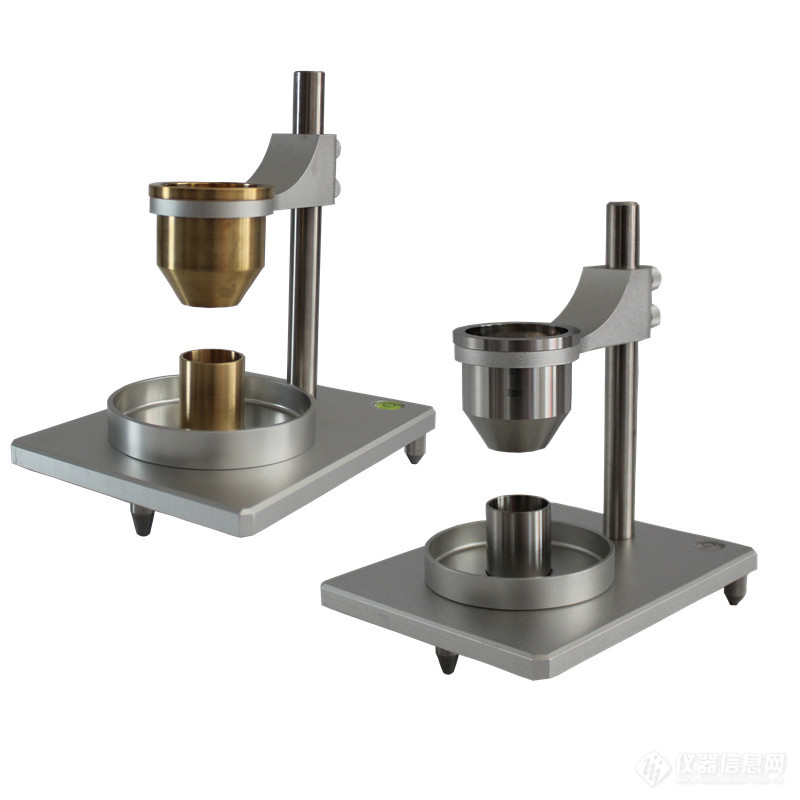

ZH-02霍尔流速计/松装密度仪

ZH-02霍尔流速计是根据GB1482-2010-T金属粉末流动性的测定【标准漏斗法(霍尔流速计代替GB1479-84、 GB1482-84标准规范制作。用于测试金属粉末和非金属粉末的流速和松装密度. 漏斗材料有分黄铜和不锈钢【黄铜容易氧化,不锈钢耐磨】

本方法仅适用于能自由流过孔径为2.5mm或5.0mm标准漏斗的粉末。本标准的其他部分规定了不能通过孔径为5.0mm标准漏斗的粉末松装密度测定方法。

原理:粉末从漏斗孔按一定高度自由落下充满杯子。在松装状态下，以单位体积粉末的质量表示粉末的松装密度。本标准等效采用ISO 3923/1—1979《金属粉末松装密度的测定 第1部分漏斗法》。

装置结构

1、漏斗：标准漏斗小孔直径d有两种规格，一种是直径2.5 mm；一种是直径5.0 mm

备注：漏斗孔径2.5mm测试粉末的流速 漏斗孔径5.0mm测试粉末松装密度

2、漏斗角度：60度

3、圆柱杯：容积25±0.05 cm3,内经为31±1mm。

4、杯子和漏斗的制作：杯子和漏斗应由非磁性耐腐蚀的金属材料制成，且具有足够的壁厚和硬度，以防变形和过度磨损，通常选用黄铜材料或是不锈钢材料制作。漏斗和杯子的内表面要仔细抛光。

5、支架和底座：支架用于固定漏斗。底座必须水平、稳固，不得振动，供安装支架和杯子使用。漏斗小孔底部和杯子上部之间的距离为25mm，可用定位块来调节，漏斗和杯子必须同心。

5、天平（用户自备）:要有足够的测量范围，称量试样能精确到0.01g。

标准配件：①安装支架②漏斗（根据实际情况）③25ml量杯④溢出盘/接收器⑤高度定位块

测试松装密度的步骤：用天平测量一下量杯的重量W1→用手堵住漏斗,倒入一定量的粉末,然后迅速放开手,让粉末自由流出,直到完全溢出量杯→用不锈钢尺子刮平溢出的粉末,然后在测量一下此时量杯和粉末的重量W2→然后通过计算可以得出松装密度等于(W2-W1)除以标准体积量杯V=25ml

测试流速的步骤: 称量50g样品,精确到±0.1g→用手堵住漏斗底部小孔，把称量好的50g样品倒进漏斗中→ 瞬间放手让粉末开始自由落下并开始计时，漏斗中粉末一经流完，立即停止计时T→然后通过公式计算50/T得出流速.
