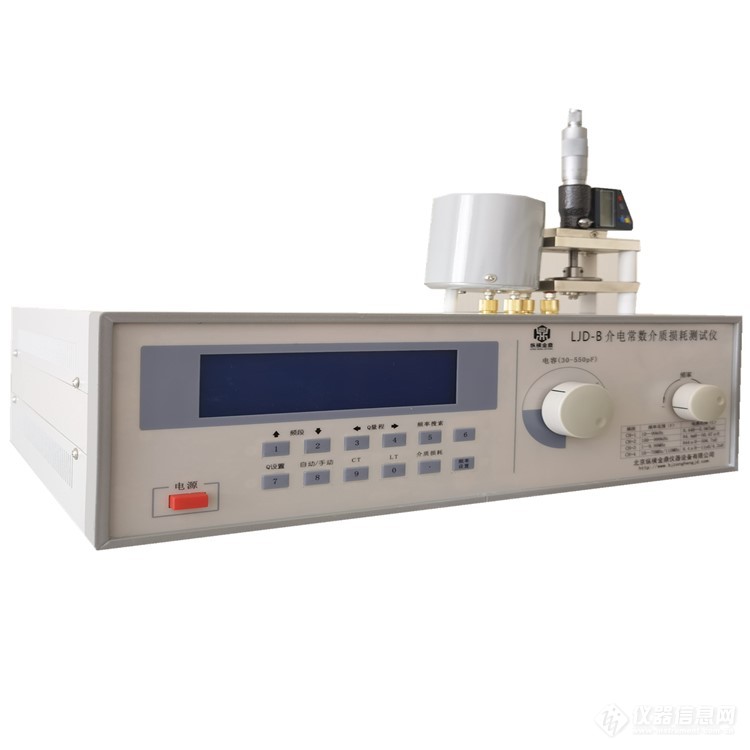

仪器型号：LJD-B LJD-C LJD-A
仪器名称：固体绝缘材料介电常数测量仪
介电常数介质损耗测试仪
shlf1314 橡胶塑料介电常数测量仪
shlf1314 一、概述
LJD-C型固体绝缘材料介电常数测量仪能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。
LJD-C是纵横金鼎公司新研制的产品。它以DDS数字直接合成方式产生信号源，频率达160MHz，信号源具有信号失真小，频率、信号幅度稳定的优点，更保证了测量精度的性，主电容调节用步进马达控制，频率和电容值可设置，电容、电感、Q值、频率、量程都用数字显示。在某一频率下，只要能找到谐振点，都能直接读出电感、电容值，大大扩展了电感的测量范围，而不再是固定的几个频率下才能测出电感值的大小。LJD-C特有的谐振点频率自动搜索或电容自动搜索功能，能帮助你在使用时快速地找到被测量器件的谐振点，自动读出Q值和其它参数。Q值量程可手动或自动转换。
shlf1314 二、工作特性
1．Q值测量
shlf1314 a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差：
频率范围（100kHz～10MHz）；频率范围（10MHz～160MHz）：
固有误差：≤5％±满度值的2%；固有误差：≤6％±满度值的2%；
工作误差：≤7％±满度值的2%；工作误差：≤8％±满度值的2%；
shlf1314 2．电感测量范围：4.5nH~7.9mH；
3．电容测量：1~205
主电容调节范围：18～220pF；
shlf1314 准确度：150pF以下±1.5pF；150pF以上±1%；
shlf1314 注：大于直接测量范围的电容测量见后页使用说明
shlf1314 4．信号源频率覆盖范围
频率范围CH1:0.1～0.999999MHz, CH2: 1～9.99999MHz,
shlf1314 CH3:10～99.9999MHz, CH1 :100～160MHz,
5.Q合格指示预置功能:预置范围：5～1000。
shlf1314 6．-B测试仪正常工作条件
shlf1314 a. 环境温度：0℃～+40℃；
b．相对湿度 lt;80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
三、工作原理
1．“Q”的定义
LJD-C测试仪是根据串联谐振原理设计，以谐振电压的比值来定位Q值。
“Q”表示元件或系统的“品质因数”，其物理含义是在一个振荡周期内贮存的能量与损耗的量之比。对于电抗元件(电感或电容)来说，即在测试频率上呈现的电抗与电阻之比。
或
(1)
图 一
即谐振时电容上的电压与输入电压之比为Q。
shlf1314 -B测试仪是按上述原理设计的。
2．-B测试仪整机工作原理（见图二）
LJD-C型塑料橡胶介电常数测试仪的工作原理框图如图二所示。它以ATM128单片计算机作为控制核心，实现对各种功能的控制。DDS数字直接合成信号源为Q值测量提供了一个优质的高频信号。信号源输出一路送到程控衰减器和自动稳幅放大控制单元，该单元根据CPU的指令对信号
shlf1314 衰减后送往信号激励放大器，同时对信号检波后送出一直流控制信号到压控信号源实现自动稳幅。信号激励部分输出送到一个宽带分压器，由分压器馈给测试调谐回路一个恒定幅度的信号。当测试回路处于谐振状态时，在调谐电容CT两端的信号幅度将是分压器提供的信号幅度Q倍。在CT两端取得的调谐信号被信号放大单元适当放大后送到检波和数字取样单元，检波后送到控制中xinCPU去进行数据处理。
调谐电容有步进马达带动，根据不同电容值由CPU计算脉冲数去控制马达。电容值可预置并可电容搜索。

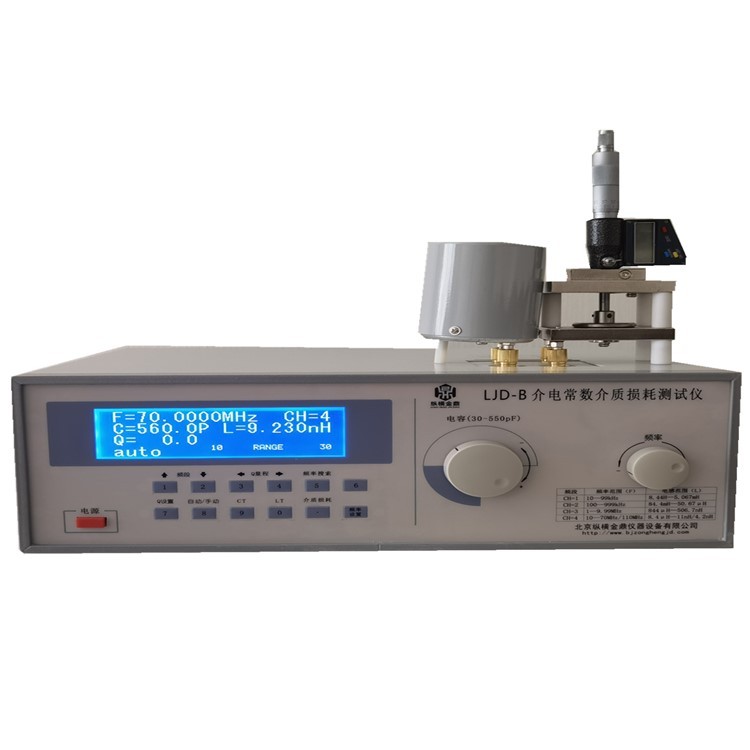

工作频率值、频段、主调电容器值、谐振电感值、Q值、Q值比较设置状态、Q值量程、手/自动状态、频率或电容搜索指示、Q值调谐指示带、，都显示液晶屏上，如图三所示。
图 三
shlf1314 整个显示屏共分为四行
第yi行：左边 信号源频率指示，共6位
右边 信号源虚拟频段指示（1-4）
shlf1314 第er行：左边 调谐电容指示值，4位
shlf1314 右边 电感指示值，4位
第三行：左边 Q值指示值
右边 Q值合格比较状态
第四行：左边 Q值量程，手动/自动切换指示/调谐点自动搜索指示
右边上部 Q值量程范围指示
右边下部 Q值调谐光带指示
shlf1314 四、结构特性
LJD-C测试仪采用了较低的台式机箱，面板采用PC丝印面板，美观大方。
各主要功能单元，除了显示部分为了显示方便和调谐测试回路、放大单元为了减小分布参数，安装在面板上外，其余都安装在机内底板上。见图四面板示意图。
A．前面板各功能键说明：

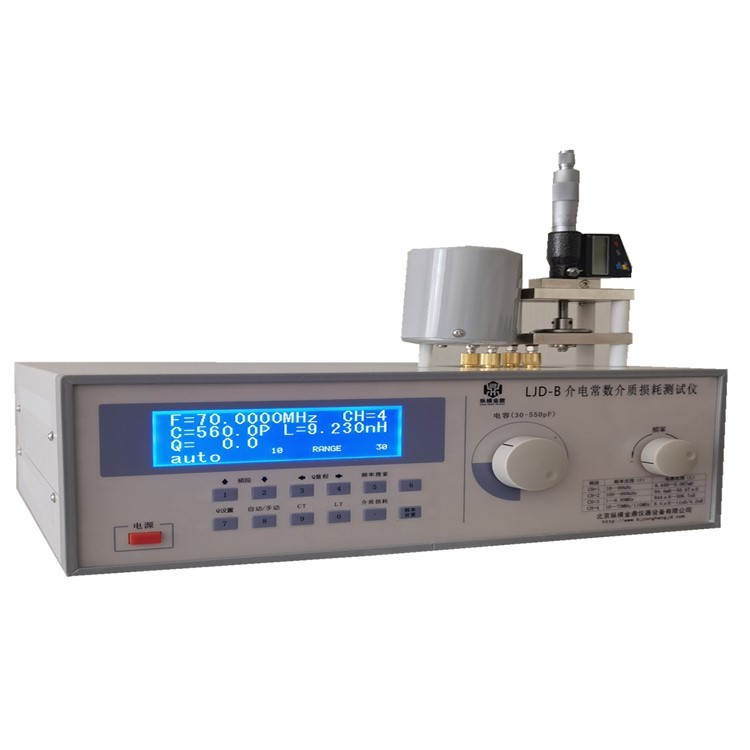

shlf1314 四 LJD-C测试仪前面板和外形示意图
1．工作频段选择/1按键，每按一次，切换至低一个频段工作；先按12键后,再按此键，功能为数字键1。
shlf1314 2. 工作频段选择/2按键，每按一次，切换至高一个频段工作；先按12键后,再按此键，功能为数字键2。
shlf1314 3．Q值低一档量程选择（手动方式时有效）/3按键；先按12键后,再按此键，功能为数字键3。
4．Q值高一档量程选择（手动方式时有效）/4按键；先按12键后,再按此键，功能为数字键4。
shlf1314 5．谐振点频率搜索/5按键，按此键显示屏第四行左部出现SWEEP时，表示仪器正工作在频率自动搜索被测量器件的谐振点，如需退出搜索，再按此键；先按12键后,再按此键，功能为数字键5。
shlf1314 6．谐振点电容搜索/6按键，按此键后，电容指示不断在变化、步进马达发出轻微的声响时仪器正工作在电容自动搜索被测量器件的谐振点，如需退出搜索，再按此键；先按12键后,再按此键，功能为数字键6。
7．Q值合格范围比较值设定/7按键，按此键后，显示屏第三行右部出现COMP字符，当Q合格时，显示OK，並同时鸣响蜂鸣器，Q不合格时，显示NO。设置Q值合格范围详细说明见后页。先按12键后,再按此键，功能为数字键7。
shlf1314 8．Q值量程自动/手动控制方式选择/8按键，按此键后，显示屏第四行左部出现D对应的指示：AUTO（自动），MAN（手动）；先按12键后,再按此键，功能为数字键8。
9．数字键9，先按12键后有效。
10．数字键0，先按12键后有效。
shlf1314 11．小数点键, 先按12键后有效。
12．复合键频率/电容按键，第yi次按下（频率指示数在闪烁）为频率数输入，单位为MHz。例：要输入79.5MHz，按一次此键，频率指示数在闪烁，然后输入79.5，再按一下此键即可。第er次按下（电容指示数在闪烁）为电容数输入，数输入要满4位。例：要输入79.5P，按二次此键，电容指示数在闪烁，然后输入0795，要输入180.5P，输入1805，有效数后为0的，可以不输入0直接再按一下此键结束输入。
13．频率调谐数码开关。
14．电容调谐数码开关。
shlf1314 15．电源开关。
shlf1314 16．液晶显示屏。
17．测试回路接线柱，LA后边两个为电感接入端，前边两个为外接电容接入端。
shlf1314 18．电感测试范围所对应频率范围表。
shlf1314 B．后面板各功能键说明
图 五 LJD-C测试仪后面板示意图
shlf1314 1．～220V电源输入三芯插座，内含保险丝0.5.A／220V。
2．信号源工作频率监测输出端（阻抗1kΩ）。
